【DesignSpark Mechanical】ボルト円とは？DSMechでの作成方法は？

ウィクショナリーによると、ボルト円は「ボルト穴を円周上に等間隔で配置した際、すべてのボルト穴の中心が通る仮想的な円」であると定義されています。

 DesignSpark Mechanicalでは、ボルト円を示す注釈を、3Dモードでソリッドに開けられた穴に対してのみ配置することが可能です。これは2Dのサーフェスパターンではなく、穴の直径とそれぞれの間隔の角度を表示するために使用します。自動車のホイールラグや、パイプのフランジ間にあるボルトジョイントのボルトなど、様々な用途に応じて注釈をつけることができます。（(https://en.wiktionary.org/wiki/bolt_circle）

注：Detailタブは、CreatorまたはEngineerサブスクリプションで利用できます。

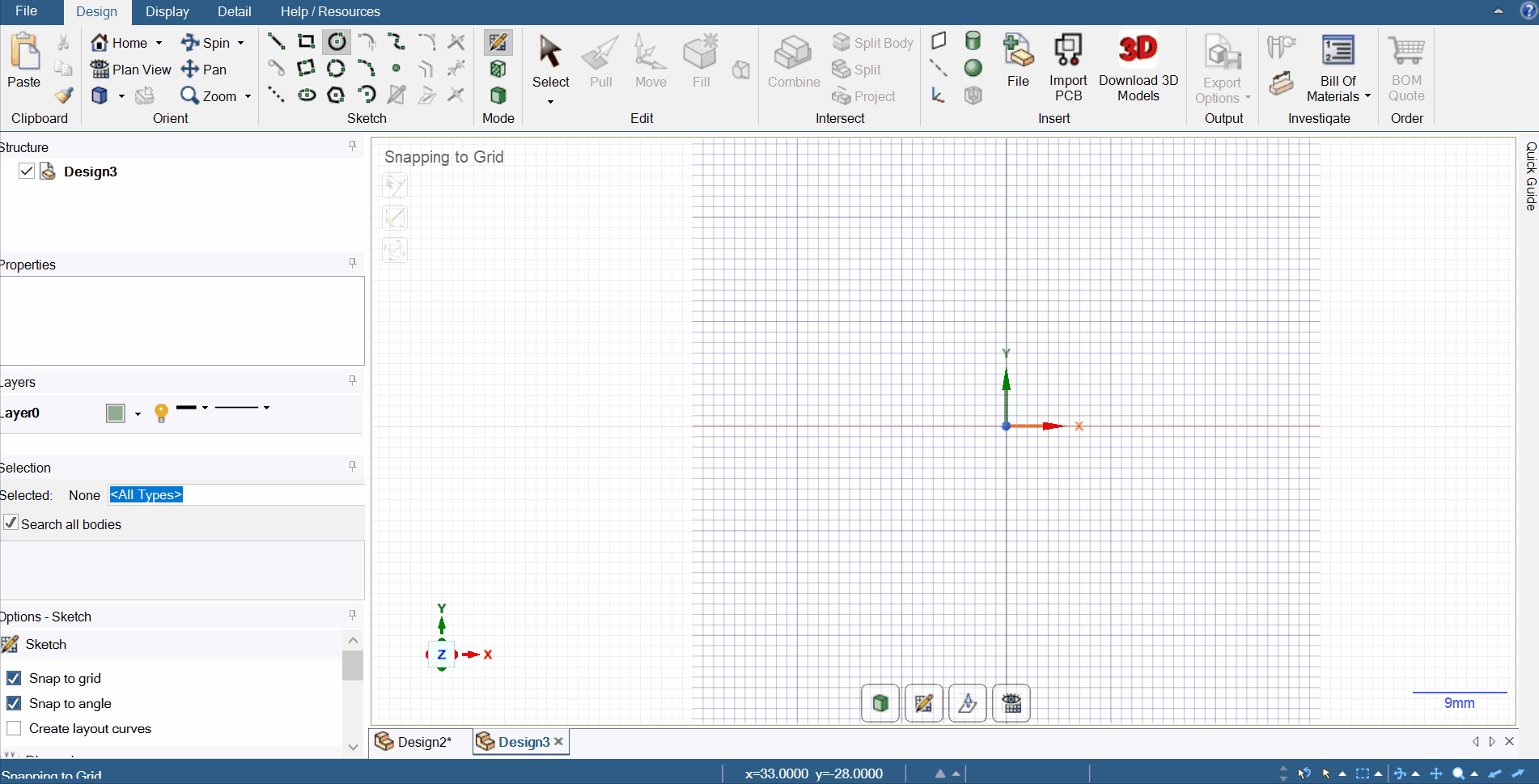

具体的な方法は、以下のGif動画をご覧ください。
