DesignSpark PCB （DSPCB）

DesignSpark PCBは、プロレベルの回路設計・基板アートワーク設計が行えるプリント基板CADソフトです。回路図や基板配線図を設計し、製造用のガーバー、部品表、基板の３Dデータなどを生成することができます。デフォルト時にも豊富なライブラリが付属する他、オンラインから新規コンポーネントをダウンロードすることもできます。
無料で商用利用が可能なうえ、非貫通VIAや差動ペア配線などより高度な機能をサブスク（月額約1.6千円～）でひと月単位で気軽にご利用頂けます。

各プランの内容ソフトウェアをダウンロードする

DesignSpark PCB Ver12 の協賛企業:

全てのサブスクプランで新機能や機能強化が行われている DSPCB Ver12は、
半導体メーカー Infineon社の提供でリリースしております。

lowres-IFX_LOGO_RGB_e444895d7c80064b32b40b6cd6603896e38b281c

https://www.infineon.com

DesignSpark PCB の特徴は?

ライブラリをオンラインから入手

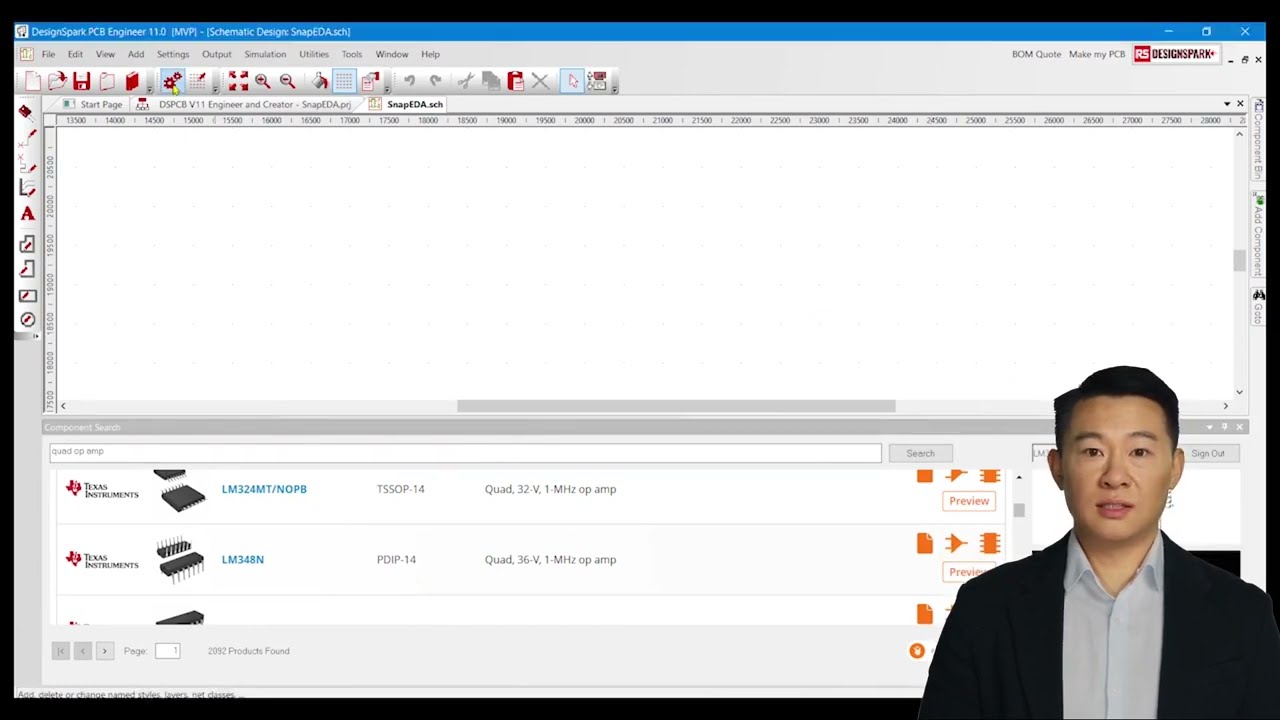

SnapEDA.com との統合*：

対応プラン：CREATORプラン、ENGINEERプラン。

CADライブラリ提供サービス「SnapEDA.com」との提携により、ツール上の検索窓からシームレスに何百万もの電子部品用CADモデルを検索・ダウンロード可能です。ブランド名、メーカー型番、キーワード検索で、目的の部品の回路記号やフットプリントを検索、プレビュー、ダウンロードし、自分の設計に挿入できす。

*SnapEDA.comの利用には同社専用のアカウントが別途必要です。

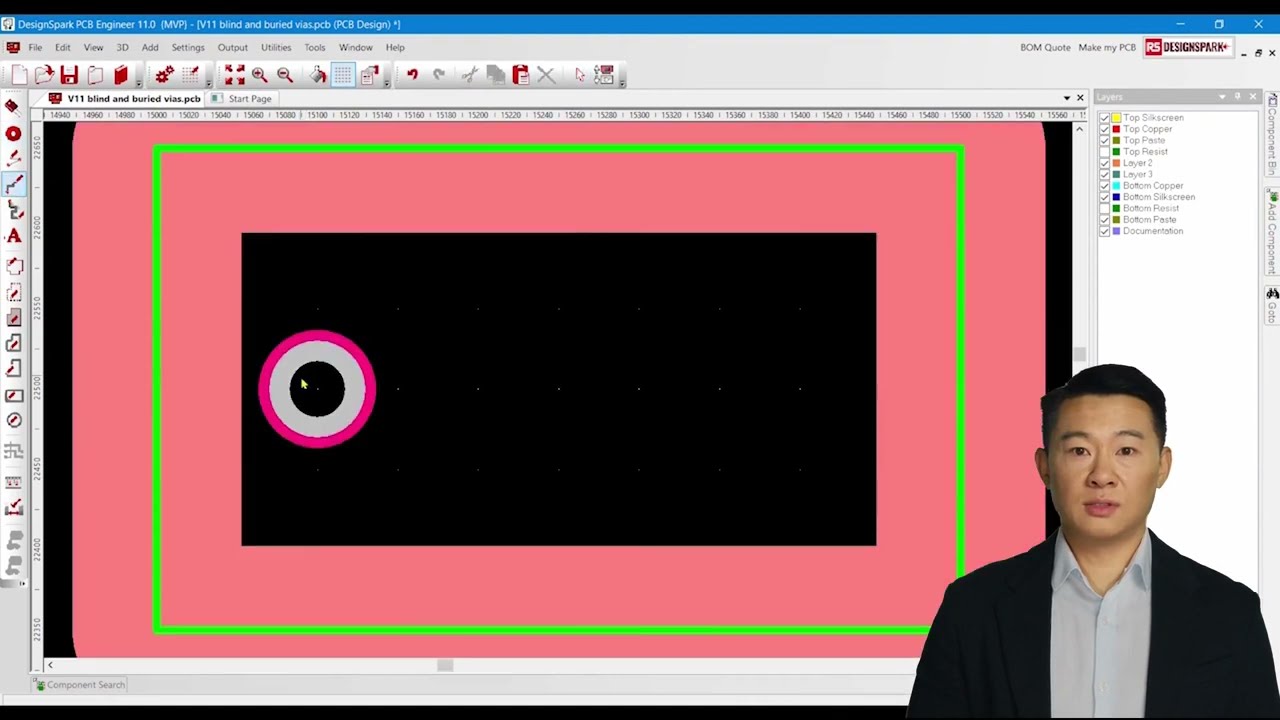

ブラインドビア・ベリードビアを使った多層基板設計：

対応プラン：ENGINEERプラン。

多層基板作成時、Design Technology (デザインテクノロジー) ダイアログのレイヤースパン設定にて、非貫通ビアをブラインドビアやベリードビアとして定義できます。よりコンパクト化・高密度化した基板を設計できます。

差動ペア配線：

対応プラン：ENGINEERプラン。

差動ペアは、同程度の振幅で極性が反対である 2 種類の補信号を伝送します。受信信号が増幅され、一般的には高品質オーディオの配線に用いることでノイズを減少させるために使用されています。

DSPCB では、ネットクラス設定を使用して差動ペアを定義し、それらの隙間とゆがみの長さを変更することができます。

デザインルールチェック (DRC)：

対応プラン：EXPLORERプラン、CREATORプラン、ENGINEERプラン。

DRCを使用すると、あらかじめ設定した設計ルールに違反していないかをチェックできます。製造手配前にエラーを抽出し、手戻りを減らすことで、コスト削減と設計時短が可能になります。

部品表 (BoM) コンポーザー：

対応プラン：CREATORプラン、ENGINEERプラン。

BoM Composer (部品表コンポーザー) は、製造ドキュメントの一部として部品表 (「BoM」) を作成する作業を簡素化します。ニーズに合わせて BoM テンプレートをカスタマイズし、変更をリアルタイムで確認することができます。

DesignSpark Mechanical用の３D出力：

対応プラン：EXPLORERプラン、CREATORプラン、ENGINEERプラン。

自分で設計した基板の外形を 3DモデルとしてIDF 形式でエクスポートできます。IDF 形式はコンポーネントの高さの値が特徴です。IDF を DSM にインポートした後、自分のコンポーネントの高さの最大値を指定することで、設計した基板のケースに干渉しないように設計することができます。

RSサイトとの部品見積もり：

対応プラン：EXPLORERプラン、CREATORプラン、ENGINEERプラン。

BoM Quote (BoM 見積もり) は設計基板に使用している部品を一覧表にまとめ、最新のオンライン情報を確認し、現地通貨の価格、在庫状況、リードタイムを取得することができます。

BoM は、ローカルの RS サイトの RS 製品バスケットに読み込むことができます。その後、バスケットの内容を確認し、在庫切れや製造中止品があれば代替品を決定し、チェックアウトに進みます。.

2 / 7

DesignSparkのサブスクプランの概要

EXPLORER

CREATOR

ENGINEER

月払なら無料お試期間7日間付き

無料

商用利用も無料

月額

年額

月額

年額

EXPLORERプランに変更

CREATORプランに変更

ENGINEERプランに変更

DesignSpark PCB

回路図シート数・使用部品数・レイヤー数無制限
回路シミュレータや３D CADとの連携
製造用データ（Gerber、Excellon、Drillなど）、部品表、汎用ネットリスト出力
デザインルールチェック（DRC）
Plot - Gerber出力前のプロット割り当て時のチェック新規
Library - コンポーネントの端子名をピン番号の範囲で指定新規
部品表カスタマイズ / ティアドロップ
プロジェクトの関連付けを無視してコピー保存新規
Library - コンポーネントのインポート/エクスポート新規
測定 - 複数単位系での表示新規
単位 - 角度精度の向上新規
ツール上から直接SnapEDAのライブラリ数千点を検索・ダウンロード
高機能版DRC（非貫通ランド、VIAとSMDパッドまでの距離など）
非貫通VIA（IVH）（ブライドビア、ベリードビア）/ 一括ティアドロップ
回路図の階層化
バリアントマネージャー、テストランド、寸法線描画
Library Manager - プロジェクトライブラリの保存新規
Component Binタブ - 部品や記号の絞込みや並替え新規
DRC機能 - チェック項目の追加新規
差動ペア配線、バス配線、等長配線
銅箔カバレッジレポート
IPC-2581出力（RS-274x Gerberに代わる新しいフォーマット）

DesignSpark Mechanical

作成サイズ無制限
複雑な形状のジオメトリを作成するためのプル、ブレンド、フィル、結合ツール
部品表の作成と見積もりの取得
基板の3次元データを IDF 形式でインポート
測定・品質調査ツール（質量・重心・距離・ドラフト角度・曲率・偏差などを調査)
拘束や数式を使ったスケッチ
リバースエンジニア機能（3DスキャンしたSTL等のメッシュデータからソリッドを作成）
3D ミラーツール
図面作成機能 (GD&T および JIS、ISO、ANSI フォーマット対応)
コスメティックねじ
STEP、IGES、AutoCAD DWG、DXF 形式のインポート/ エクスポートト
図面シートビューからの3Dオブジェクト編集

DesignSpark部品情報データベース

基板フットプリント及び構図
参照デザイン
3D製品モデル
製品データシート
RoHS及びReachコンプライアンスステータス(Y/N)
3Dモデル及びフットプリント
ライフサイクルリスク
環境リスク
RoHS およびREACHコンプライアンス情報
DRCステータス
技術的特性
予測ライフサイクル
代替製品
輸出コンプライアンス - HTC、ECCN、及びスケジュールB
製品の変更及び寿命の終了に関する通知

DesignSpark回路シミュレータ

最大シミュレーション時間	１分	60分	60分
回路作成、部品モデル作成、解析モード設定
アナログ/デジタル/デジアナ混載回路や電熱のシミュレーション
公開部品ライブラリやSPICE/VHDL-AMSモデルのインポート
回路データの公開機能
（公開/非公開）グループ作成
シーグレットグループ機能

トレーニング & サポート

コミュニティーフォーラム
学習教材	チュートリアル、ビデオ、FAQ	+ 高度なヒントやコツ	+ 高度なヒントやコツ

DesignSparkのサブスクプランの概要

月払なら無料お試期間7日間付き

無料

商用利用も無料

月額

年額

月額

年額

EXPLORERプランに変更

CREATORプランに変更

ENGINEERプランに変更

DesignSpark PCB

	回路図シート数・使用部品数・レイヤー数無制限
	回路シミュレータや３D CADとの連携
	製造用データ（Gerber、Excellon、Drillなど）、部品表、汎用ネットリスト出力
	デザインルールチェック（DRC）
	Plot - Gerber出力前のプロット割り当て時のチェック New
	Library - コンポーネントの端子名をピン番号の範囲で指定 New

	回路図シート数・使用部品数・レイヤー数無制限
	回路シミュレータや３D CADとの連携
	製造用データ（Gerber、Excellon、Drillなど）、部品表、汎用ネットリスト出力
	デザインルールチェック（DRC）
	Plot - Gerber出力前のプロット割り当て時のチェック New
	Library - コンポーネントの端子名をピン番号の範囲で指定 New
	部品表カスタマイズ / ティアドロップ
	プロジェクトの関連付けを無視してコピー保存 New
	Library - コンポーネントのインポート/エクスポート New
	測定 - 複数単位系での表示 New
	単位 - 角度精度の向上 New
	ツール上から直接SnapEDAのライブラリ数千点を検索・ダウンロード
	高機能版DRC（非貫通ランド、VIAとSMDパッドまでの距離など）

	回路図シート数・使用部品数・レイヤー数無制限
	回路シミュレータや３D CADとの連携
	製造用データ（Gerber、Excellon、Drillなど）、部品表、汎用ネットリスト出力
	デザインルールチェック（DRC）
	Plot - Gerber出力前のプロット割り当て時のチェック New
	Library - コンポーネントの端子名をピン番号の範囲で指定 New
	部品表カスタマイズ / ティアドロップ
	プロジェクトの関連付けを無視してコピー保存 New
	Library - コンポーネントのインポート/エクスポート New
	測定 - 複数単位系での表示 New
	単位 - 角度精度の向上 New
	ツール上から直接SnapEDAのライブラリ数千点を検索・ダウンロード
	高機能版DRC（非貫通ランド、VIAとSMDパッドまでの距離など）
	非貫通VIA（IVH）（ブライドビア、ベリードビア）/ 一括ティアドロップ
	回路図の階層化
	バリアントマネージャー、テストランド、寸法線描画
	Library Manager - プロジェクトライブラリの保存 New
	Component Binタブ - 部品や記号の絞込みや並替え New
	DRC機能 - チェック項目の追加 New
	差動ペア配線、バス配線、等長配線
	銅箔カバレッジレポート
	IPC-2581出力（RS-274x Gerberに代わる新しいフォーマット）

DesignSpark Mechanical

	作成サイズ無制限
	複雑な形状のジオメトリを作成するためのプル、ブレンド、フィル、結合ツール
	部品表の作成と見積もりの取得
	基板の3次元データを IDF 形式でインポート
	測定・品質調査ツール（質量・重心・距離・ドラフト角度・曲率・偏差などを調査)
	拘束や数式を使ったスケッチ

	作成サイズ無制限
	複雑な形状のジオメトリを作成するためのプル、ブレンド、フィル、結合ツール
	部品表の作成と見積もりの取得
	基板の3次元データを IDF 形式でインポート
	測定・品質調査ツール（質量・重心・距離・ドラフト角度・曲率・偏差などを調査)
	拘束や数式を使ったスケッチ
	リバースエンジニア機能（3DスキャンしたSTL等のメッシュデータからソリッドを作成）
	3D ミラーツール
	図面作成機能 (GD&T および JIS、ISO、ANSI フォーマット対応)
	コスメティックねじ
	STEP、IGES、AutoCAD DWG、DXF 形式のインポート/ エクスポートト
	図面シートビューからの3Dオブジェクト編集

	作成サイズ無制限
	複雑な形状のジオメトリを作成するためのプル、ブレンド、フィル、結合ツール
	部品表の作成と見積もりの取得
	基板の3次元データを IDF 形式でインポート
	測定・品質調査ツール（質量・重心・距離・ドラフト角度・曲率・偏差などを調査)
	拘束や数式を使ったスケッチ
	リバースエンジニア機能（3DスキャンしたSTL等のメッシュデータからソリッドを作成）
	3D ミラーツール
	図面作成機能 (GD&T および JIS、ISO、ANSI フォーマット対応)
	コスメティックねじ
	STEP、IGES、AutoCAD DWG、DXF 形式のインポート/ エクスポートト
	図面シートビューからの3Dオブジェクト編集

DesignSpark部品情報データベース

	基板フットプリント及び構図
	参照デザイン
	3D製品モデル
	製品データシート
	RoHS及びReachコンプライアンスステータス(Y/N)
	3Dモデル及びフットプリント

	基板フットプリント及び構図
	参照デザイン
	3D製品モデル
	製品データシート
	RoHS及びReachコンプライアンスステータス(Y/N)
	3Dモデル及びフットプリント
	ライフサイクルリスク
	環境リスク
	RoHS およびREACHコンプライアンス情報
	DRCステータス

	基板フットプリント及び構図
	参照デザイン
	3D製品モデル
	製品データシート
	RoHS及びReachコンプライアンスステータス(Y/N)
	3Dモデル及びフットプリント
	ライフサイクルリスク
	環境リスク
	RoHS およびREACHコンプライアンス情報
	DRCステータス
	技術的特性
	予測ライフサイクル
	代替製品
	輸出コンプライアンス - HTC、ECCN、及びスケジュールB
	製品の変更及び寿命の終了に関する通知

DesignSpark回路シミュレータ

	回路作成、部品モデル作成、解析モード設定
	アナログ/デジタル/デジアナ混載回路や電熱のシミュレーション
	公開部品ライブラリやSPICE/VHDL-AMSモデルのインポート
	回路データの公開機能
	（公開/非公開）グループ作成

	回路作成、部品モデル作成、解析モード設定
	アナログ/デジタル/デジアナ混載回路や電熱のシミュレーション
	公開部品ライブラリやSPICE/VHDL-AMSモデルのインポート
	回路データの公開機能
	（公開/非公開）グループ作成

	回路作成、部品モデル作成、解析モード設定
	アナログ/デジタル/デジアナ混載回路や電熱のシミュレーション
	公開部品ライブラリやSPICE/VHDL-AMSモデルのインポート
	回路データの公開機能
	（公開/非公開）グループ作成
	シーグレットグループ機能

トレーニング & サポート

	コミュニティーフォーラム
	学習教材チュートリアル、ビデオ、FAQ

	コミュニティーフォーラム
	学習教材 + 高度なヒントやコツ

	コミュニティーフォーラム
	学習教材 + 高度なヒントやコツ

FAQ・よくある質問

基板設計CADとは何ですか？

コンピュータを使って、プリント基板を設計するためのソフトウェアです。回路図から基板配線レイアウトを作成します。マイコンやコネクタ等の部品の配置やそれぞれの端子間の配線を効率的に設計することができます。

DesignSpark PCBは、従来の基板設計で一番手間暇の掛かっていたライブラリ作成工程に対し、数百万の部品のシンボル・フットプリントを収録した巨大なオンラインデータベースから入手できる仕組みを搭載しています。無料ソフトにありがちな制限らしい制限もとくになく、部品の入手性チェックなど個性的な特徴を持っています。

プリント基板を設計する方法

当社の回路基板設計ソフトウェアは、PCB作成工程の複雑さを軽減します。回路図の開発から完成品の最終仕上げまで、DesignSpark PCBはイノベーションを促進し、PCB設計フローをあらゆる段階において最適化させる設計ツールです。

PCBを初めて設計しようとしていますか？DesignSpark PCBがプロセスを説明します。

電気的パラメータを把握する

設計を開始する前に、自分のシステムの電気パラメータを必ず理解してください。DesignSpark PCBソフトウェアは、以下のような設計の電気的制約を理解するのに便利です。

電流の最大値
電圧
信号タイプ
静電容量制限
インピーダンスの特性
シールドの検討
回路部品やコネクタの種類と位置

回路図の展開

PCBの回路図は、基板の電気設計の青写真であり、基板がどのように機能するかを概説します。PCBビルダーは、回路図がどのように動作するか、コンポーネントをどこに配置することができるかを示します。

DesignSpark PCBの無制限回路図キャプチャ機能は、単純な 1 枚の回路図シートから数百のレイヤーで構成される階層システムまで作成できることを意味します。PCBのカスタムシンボルとフットプリントを作成したり、無料でアクセスできるライブラリから何百万もの既成回路図設計エレメントを見つけてインスピレーションを得たりすることが可能です。

オリジナル基板を作成

回路図とPCBスタックを所定位置に配置すると、PCBビルダーを使用して物理的にPCBレイアウトを確立することができます。PCB設計ソフトウェアにより、PCBプロトタイプを明確に視覚化できます。これにより、基板の制約や、レイアウトガイドライン内でどこにドリル穴を挿入し、PCB配線プロセスを完了するか、コンポーネントを配置する位置が理解しやすくなります。

その結果、すぐに製造可能なPCB設計となります。また、DesignSpark PCBを使用してBOMの詳細版と製造に関する記録を取得し、製造に必要な要件とコストを把握することもできます。

PCB設計の検証と共有

DesignSpark PCBは、LTspiceシミュレータをサポートしています。PCBプロトタイプが関連する動作シミュレーションを一通り試し、エラーがなく機能していることを確認します。完成品の鮮明な3Dビューを取得します。機械エンジニアと共有し、自分が選択したプロジェクトに対する物理的な適合性を確認することができます。

DesignSpark PCBを選ぶメリットは何ですか？

コンセプト～プロトタイプ、さらに量産まで

設計ツールは、用途用途に適したものを使うことが重要です。例えば製品開発の初期段階のコンセプトづくりでは、「細かな機能」「複雑な機能」「正しい手順」「ドキュメント整備」といった事よりも、手軽で素早く柔軟に何度も作りたいというニーズがあります。つまり量産設計とコンセプト設計では、設計ソフトに求められる事が全然違います。

DesignSpark PCBは、コンセプト設計、プロトタイピング、量産設計と、必要に応じて機能と価格を選択することができます。必要に応じて使い分けることができる点がメリットと言えます。

無料の PCB 設計ソフトウェアを使用してプロトタイピングの旅を始めましょう。ログイン/ 登録」をクリックし、いつでもクリエイターにアップグレードしてください。 > またはエンジニアの高度な機能の有料サブスクリプションプラン。

すべてのプランを比較する

DesignSpark PCBを使用するメリットトップ 5

DesignSpark PCBを試す理由はたくさんありますが、ここでトップ5をご紹介します。

使いやすい：DesignSpark PCBは、Microsoft Officeの操作体系やショートカットキーを踏襲しています。初心者やCAD専門家でない人でも、パワポやエクセル感覚で手軽に回路図や基板配線を作編集できます。
完全に無料：個人プロジェクト用に作業する場合はもちろん、商業用の基板の開発でも、DesignSpark PCBは無料で利用できます（無料のEXPLORERプラン時）。まずは EXPLORERプランでソフトをダウンロードして使い始めましょう。もしもっと高度な機能が必要になったら、必要に応じていつでも上位のCREATORプラン／ENGINEERプランにアップグレードが可能です。
設計制限無し：無料ソフトにありがちな制限事項、例えば基板サイズ、回路図面のシート数、基板のレイヤー数、部品点数、Viaの数などが無制限に設計できます。大きな基板も多層基板も自在に作成できます。
BOM（部品リスト）作成機能: BOM コンポーザーを使用することで、使用部品の型番、ブランド、特性を自動でリスト化します。さらにそれら部品の価格、在庫数、リードタイムをオンラインと連携して見積もることができます。
豊富なライブラリー：DesignSpark PCBソフトウェアには、何千万もの電子部品の回路記号とフットプリントをオンラインから無料でダウンロードできる機能が付属しています。

詳細を動画で観る.

回路図サイズの制限なし

プリント基板の設計は、それぞれの目的や技術に対応するさまざまな形状やサイズが必要です。DesignSpark PCBでは、基板のサイズに関わらず、回路図の作成時に自由に作業することができます。回路図シートのサイズや数に制限はありません。

この柔軟性により、あらゆる規模のプロジェクトにDesignSpark PCBソフトウェアを使用することが可能です。追加料金を支払う必要はありません。

制限のないPCB設計

PCB基板によっては最大で50層のレイヤーを使用しなければならないこともありますが、すべてのPCB設計ソフトウェアがそれを許可しているわけではありません。DesignSparkでは、ユーザーが.必要とする数のレイヤーを自由に使用できます。

それだけでなく、ノードやパッドの最大数に上眼はありません。また、接続数の制約もありません。PCBのサイズは最大 1m X 1m です。参照PCB設計からいつでも始められるため、時間の節約になります。

独自のライブラリ作成、または当社のライブラリを利用可能

独自のライブラリ作成、自分だけのパーツを作成：すぐに使用できる組み込みライブラリによって、シンボルとフットプリントを業界標準に準拠させることが可能です。あるいは、ライブラリエディタで独自の仕様に合わせて自分だけのカスタムパーツモデルを作成することができます。

使いやすいオンラインツールを活用して、必要な部品のモデルをどのプランからも無料で入手することが可能です。

希望するファイルを出力

DesignSpark PCBにより、 Gerber、IPC、ODB++ のいずれであっても制約のない製造ファイルを準備することが可能になり、お気に入りのメーカーにPCBをご注文いただけます。もしくは、当社のMint Tek PCB見積もりサービスが、プロトタイプPCBの注文をサポートします。この機能はPCB設計ソフトウェアからもご利用いただけます。

希望する形式でBOMを作成

PCB設計に必要な部品表（BOM）を準備します。部品、アイテム、アセンブリ、その他のリソースなど、必要とするものすべてが希望の形式で仕上げます。部品は、その後いつでもご都合の良いときにご注文いただけます。

これは、当社の回路設計ソフトウェアから利用できる組み込み BOM Quote (BoM 見積もり) 機能を使用して行うことができます。BOM Quote (BoM 見積もり) サービスを使用してBOMをRS Componentsの公式サイトにアップロードすると、ユーザーに代わって当社が部品を見つけます。

SPICEシミュレーションソフトウェアへのエクスポート

DesignSpark PCBの回路図キャプチャ環境は、LTspiceシミュレータをサポートしているため、回路シミュレーションの実行とPCBプロトタイプの機能検証が容易になります。これにより、作業を簡単かつ迅速に SPICEシミュレーションにエクスポートし、LTspice、IsSpice、B2 Spice、TINA などさまざまなネットリスト形式で出力することができます。

高度な機能をお求めですか？

では有料プランをご覧ください。クリエータープランには、PCB用のBOMコンポーザーや3Dミラーツールなどの主要機能が追加されています。トップエンドであるエンジニアパッケージには、階層的な回路図設計、差動ペア、バス、その他のプロフェッショナル標準エレメントが搭載されています。どちらのプランも、お手頃価格の月額サブスクリプションでご利用いただけます。

すべてのプランを比較する

DesignSpark PCBを無料で取得する方法

DesignSpark PCB設計ソフトウェアは簡単に始めることができ、しかも無料です。エクスプローラパッケージは今すぐダウンロードできます。無料で、見えない手数料はありません。

DesignSpark PCBエクスプローラをダウンロード (無料)

DesignSpark PCBソフトウェアを今すぐ始めよう

DesignSpark PCBが提供する内容についてもっと知りたいですか？lDesignSpark PCBの基本をここで学ぶか、サポート FAQやPCBフォーラムを参考にして、必要な回答をすべて得ることができます。

サブスクリプションを一時的に中断することは可能ですか？

当社のサブスクリプションには柔軟性があります。例えば、サブスクリプションはいつでも一時停止することができ、一時停止する期間を選択することが可能です。

今後アップグレードしたくなった場合はどうすればよいですか？

アップグレードは非常に簡単で、アカウント領域にある My subscription (マイサブスクリプション) タブからいつでも実行できます。

無料トライアルのキャンセルはいつできますか？

無料トライアル期間中であれば、いつでもサブスクリプションプランをキャンセルして無料のエクスプローラメンバーシップに戻すことが可能です

私のサブスクリプションでは他に何ができますか？

ソフトウェア、コミュニティウェブプラットフォーム、設計リソースなど、すべての機能を網羅したリストはこちらからご覧ただけます

PCB ソフトウェアをダウンロード

DesignSpark PCB の機能は、契約しているサブスクリプションによって異なります。無料の DesignSpark アカウントに登録して、エントリーレベルのソフトウェアを探索したり、クリエイターまたはエンジニアにアップグレードして、より多くの機能をロック解除して想像力を解放してください

ソフトウェアをダウンロードする
