DXFファイルのエクスポート設定

このチュートリアルの対象利用者:

DesignSpark Mechanical V6.0

CreatorまたはEngineerのサブスクリプションがあれば、DSMでDXFとDWGのエクスポートが可能です。

このチュートリアルでは、DSMでのDXFエクスポートの設定方法について、図で分かりやすく説明していきます。「ファイル」＞「DesignSparkオプション」＞「ファイルオプション」＞「AutoCAD」では、DXF出力に関する設定が可能です。例えば、陰線カーブの表示設定や図面ビューの出力設定などが挙げられます。

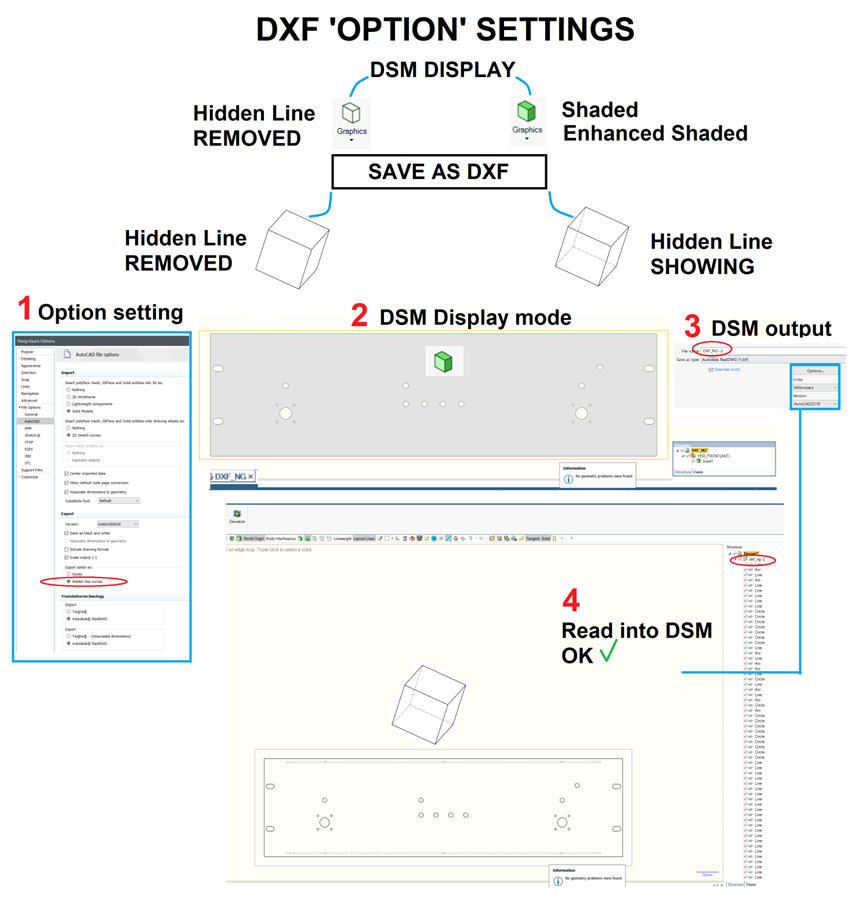

その1. モデルの表示方法

「ファイル」＞「DesignSparkオプション」＞「ファイルオプション」＞「AutoCAD」＞「エクスポート」から、ソリッドの出力形式を「隠線カーブ」に設定します。（隠線と隠線は同じ意味です。）

dxf出力の際、DSMでモデルをどのように表示するかによって、出力される.dxfファイルが変わってきます。

モデルビューからdxfを出力する際は、

1. 出力するDXFで隠線表示する... DSMでの表示設定: シェーディング、強化シェード

2. 出力するDXFで陰線を表示しない... DSMでの表示設定 : 陰線非表示

といった2種類のモードがあります。

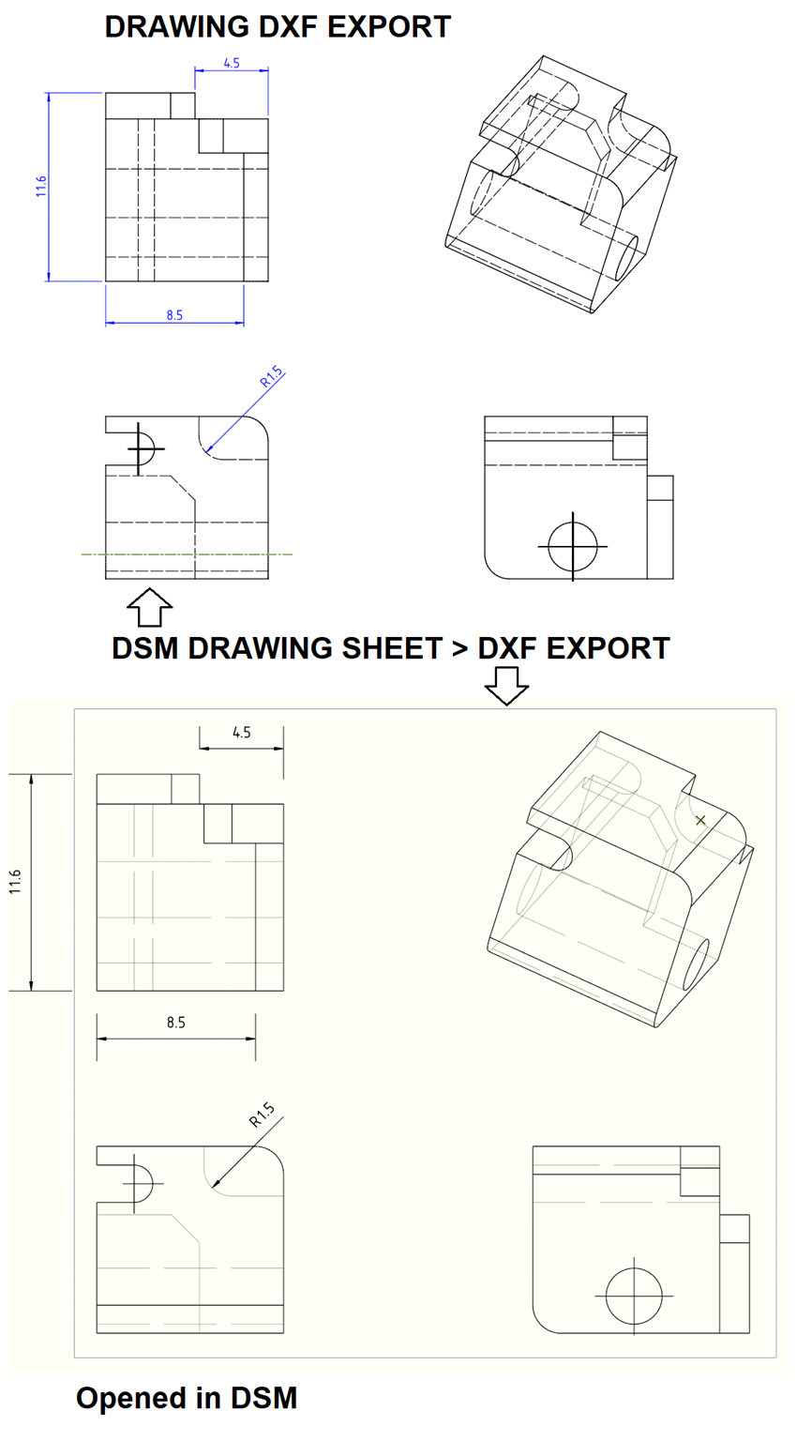

その2. 図面

DSMの図面をDXFで出力する際、以下の設定が選択可能です。

白黒で保存
図面フォーマットを含むかどうか
