ソルダーレジストマスク層(レイヤ)の設定

このチュートリアルの対象利用者:

DesignSpark PCB V11.0.0

DSPCBでは通常、レジストマスクデータはGerber(ガバーデータ)出力時に自動生成されます。しかし任意形状にレジストをマスクできるよう、パターン編集画面上でソルダーレジストマスク層を追加することもできます。この層(レイヤ)を有効にするとマスクする形状編集することができます。

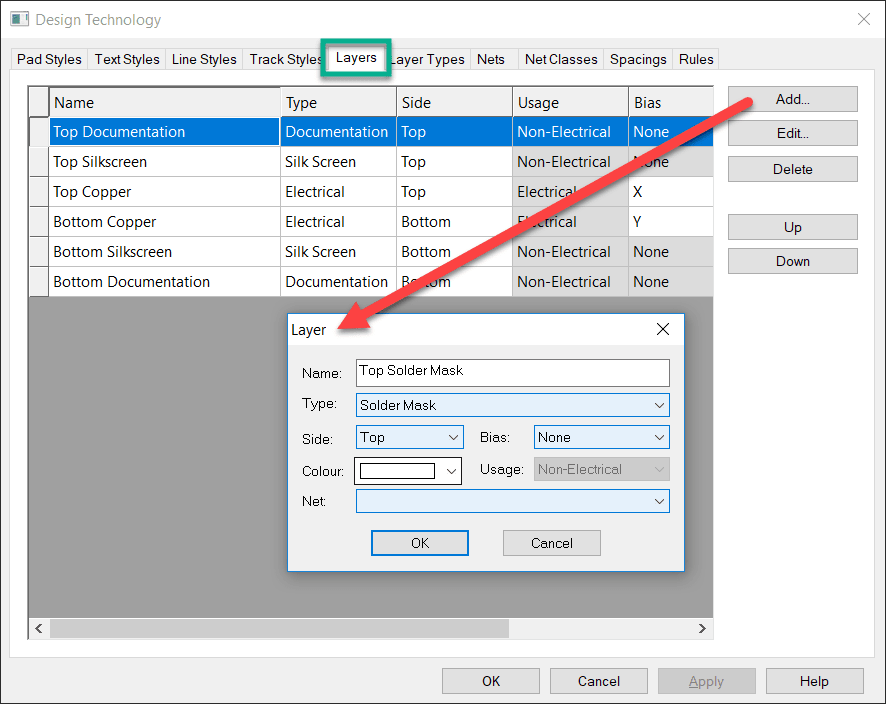

1. Add a layer

Shift + TでDesign technologyダイアログを起動し、レイヤタブの「add」をクリックして表示されているように詳細を記入します。

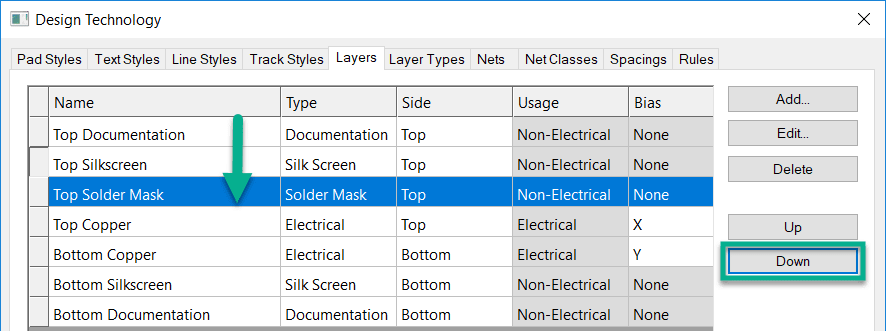

2. 層構成の修正

物理的に見える順番でスタック内のレイヤ順序を編集します。

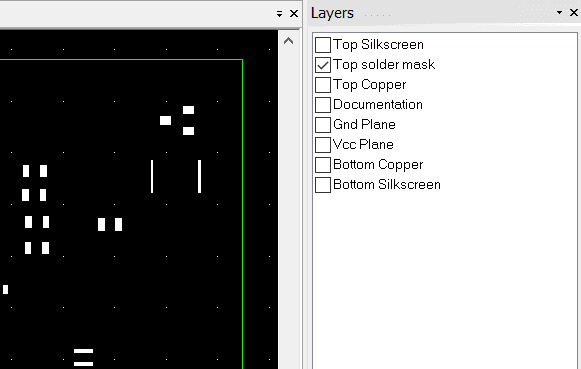

3. レイヤ表示

インタラクションバーを使用すると図のように新しいレイヤ「Top Solder Mask」が表示されます。

上記の操作をボトムサイドにも設定することでボトムサイドにもレジストレイヤを作成することができます。



メモ:Wizardで回路図から基板設計に以降する際、以下の画面のチェックすることで、メタルマスクレイヤやソルダーレジストマスクレイヤを追加することができます。上記の設定は不要です。
