Digilent Pmodシールドのリファレンスデザイン

DESIGNSPARKでは、各種モジュール基板のCADデータとBOM(部品リスト)を無償提供する「リファレンスデザイン」というサービスを行っています。

本ページでは、Digilent製のPmodシールドのリファレンスデザインを提供しています。無料の基板CADソフトであるDesignSparkPCBで読み込むことができ、自在に編集を加えてご使用頂くことができます。


Digilent製 PmodシールドはArduino UNO R3のピンヘッダに直接接続することができる拡張ボードです。半田付けやピン配線を行わなくても手軽に機能を拡張することができ、Arduino IDEですぐに開発を進めることができます。また、拡張ボード接続規格であるDigilent Pmodコネクタが5つ搭載されており、GPIO、SPI、UART、I2Cをそれぞれ異なる用途で使用することができます。使用者はより簡単に、自身のデザインにPmodコネクタを追加することができます。以下はこのボードの大きな特徴です。

  • Arduino UNO R3, uC32, WF32, Wi-FIRE, PYNQ, Arty boardsをサポート
  • 5x 12 pin Digilent PmodコネクタはPIO, SPI, UART and I2Cをサポート
  • 1x I2Cデイジーチェーンコネクタ
  • 1x SPIコネクタ

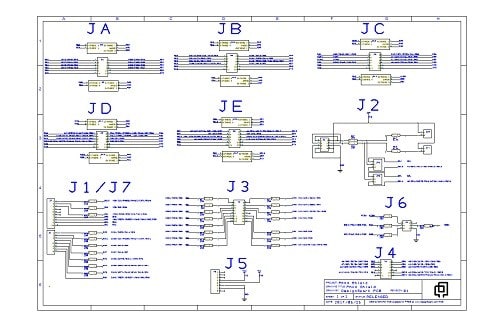

Digilent Pmod Shieldの回路図



PCB layout of Digilent Pmod Shield



Digilent Pmod Shieldの3Dビュー



ボードのBOMリスト(重要なパーツについて抜粋)

RS注文品番

メーカー品番

メーカー

備考

756-0530

DF5A5.6F(TE85L,F)

Toshiba

5.6V Zener Diode

678-8949

CRCW0402200RFKED

Vishay

200Ω SMT Resistors

767-0889

TSW-104-08-L-D-RA

Samtec

8 Pin header

251-8086

W81102T3825RC

RS Pro

2 Pin Header



免責: 本リファレンスデザインの各種設計データ(本設計データ)のご使用は自己責任でお願いいたします。
