ロッカースイッチの選定から接続方法まで解説します！「日本電産コパル電子」

身近な場所で使われているロッカースイッチ、その選定から接続方法まで解説します。記事では、多くの方に長くお使いいただいている日本電産コパル電子の「HLSシリーズ」タブ端子タイプを例に解説しています。

1.　事前に確認すること

　　1）取付推奨パネル抜孔寸法　：　18×29mm（パネル有効厚1～3mm）

　　2）電流容量、使用極数　：　型式選定で説明

2.　用意するもの

　　1）差込型接続端子#187シリーズ　メス（スイッチ端子側タブ厚0.5mm）×　必要個数

　　2）圧着工具　　　　　　　　

　3）スイッチ（型式選定は下記参照）

　4）ボタンカバー（型式選定は下記参照）

3.　型式選定

　1）型式表示について

　　　HLS 1 12 A 12

①　　②　　③　　④　　⑤

①シリーズ名：HLSシリーズ　-　取付パネル孔に差込み、爪で固定されるタイプ

　②極数：１- 単極、２-２極

　③電流容量：8 - 8A、12 - 12A

　④スイッチ特性：A - 単極のOFF-ON（2-1端子間）

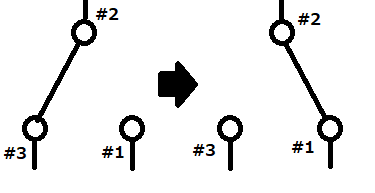

　　　　　　　　　 D - 単極のON-ON（2-3端子間 と 2-1端子間）

　　　　　　　　　 K - ２極のOFF-ON （2-1端子間、5-4端子間）

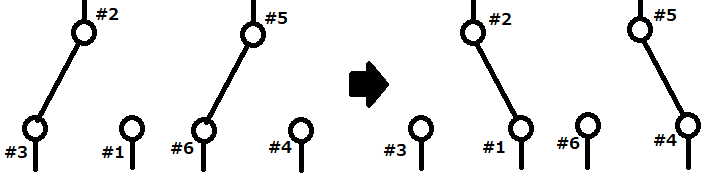

　　　　　　　　　 N - ２極のON-ON（2-3端子間 と 2-1端子間）

　　　　　　　　　　　　　　　　　 （5-6端子間と 5-4端子間）

　⑤端子形状：12 - 半田端子

　　　　　　　「無し」-タブ端子　⇒今回はこれを使用します。

　＊なお、ご希望の製品が製品化されているかは、Webカタログをご参照ください。

＜スイッチ特性のイメージ＞　　　　　　

A - 1つの回路ラインのON/OFF	K - 2つの回路ラインのON/OFF
D - 1つの回路の切替え	N - 2つの回路の切替え

＊スイッチ特性 A 使用例　⇒　LEDライトの単純なON-OFF切替え

　スイッチ特性 K 使用例　⇒　2種類（赤/青）LEDライト切替え

<型式一覧＞

2）ボタンカバーの選択

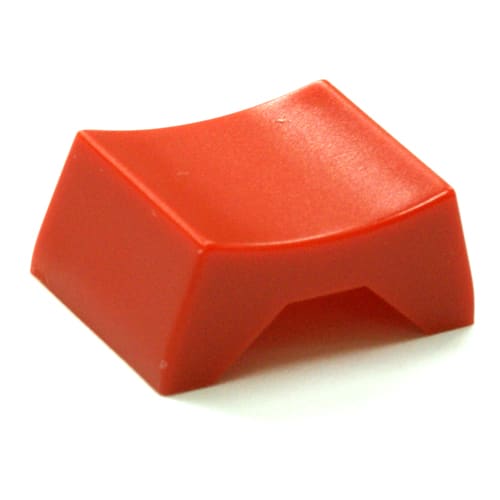

①白：140000480738	②赤：140000480628	③黒：140000480621

＊上記以外のボタンカバーも対応可能です。詳細はWebカタログをご確認ください。

4.　接続方法

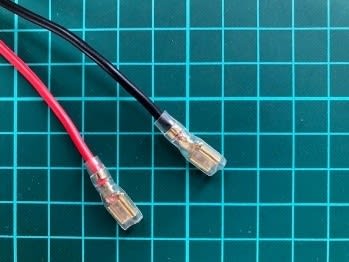

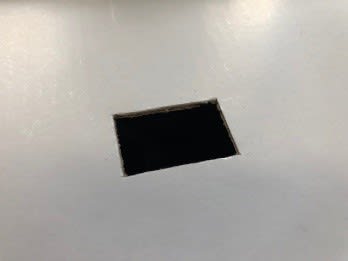

1）推奨寸法に従って、取付用パネル孔を開けます。（18ｘ29mm）自動車のスペアスイッチホールでこの寸法に合致するものがあります。＊全てのスペアスイッチホールがこの寸法ではありませんので、事前に寸法測定が必要です。	2）流れる電流に対し、適切なケーブルに接続端子を圧着します。

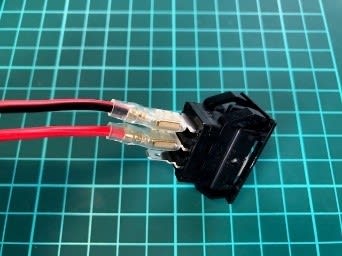

3）＋側端子を＃2タブ端子に接続し、-側端子を＃1タブ端子に接続します。スイッチ底面に端子番号が記載されています。

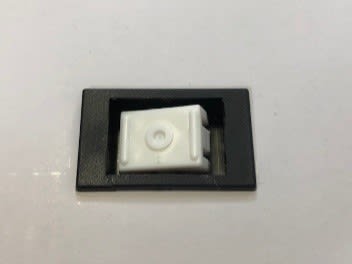

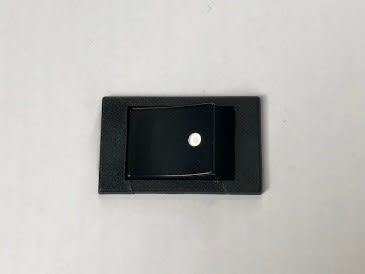

4）ON/OFF動作が確実に行われている事を確認し、取付用パネル孔に差し込みます。	５）この後、スイッチのON/OFF方向とボタンの印を確認して、ボタンを取り付けます。一度ボタンを取り付けると外すことができません。お間違えないように！
