 設定用スイッチの選択にお困りになったことがないでしょうか?特に医療機器や産業機器ではダウンタイムの削減や小型化のニーズが高まっており、ゆえに 設定用スイッチに 小型・高信頼性・長寿命を求める傾向があります。そうした設計者の悩みを解決するために生み出されたのがスライドスイッチCL-SBです。

特長:

  • 小型 - 限られたスペースの中に設置可能 8.5mm × 3.5mm
  • 樹脂には高耐熱性の材料を使用し、リフロー及び高温フローはんだ実装にも対応
  • 金メッキ接点を標準化し、導通不良等の不具合回避および長寿命を実現
  • 可動接点接触部分をツインにする事で信頼性を向上
  • 豊富な48バリエーション(回路構成・接点数・設定方向)

採用事例:

  1. 高フロー温度条件対応できるスイッチを探していたお客様により採用。
  2. “1回路3接点+金メッキ接点”を探していたお客様により採用。同等品少。インバータの駆動切り替えスイッチに使用。
  3. 小型、なおかつ金メッキ接点で導通不良になりにくいことからパワーコンディショナメーカにより採用。

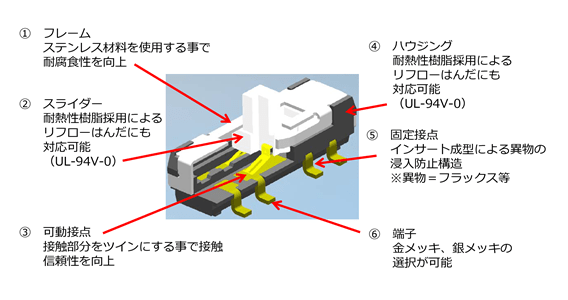

CL-SBの秘密:


バリエーション

  • 回路数:1回路、2回路
  • 接点数:2接点、3接点
  • 設定方向:上部設定型、側部設定型
  • 端子形状:Jリード、ガル・ウィング、スルーホールピン

製品ラインナップの一例:



上部設定

側部設定

金メッキ

銀メッキ

金メッキ

銀メッキ

スルーホール

2回路2接点


2回路3接点


1回路3接点


1回路2接点


ガル・ウィング

1回路2接点


1回路3接点


2回路3接点


2回路2接点


Jリード

2回路2接点


2回路3接点


1回路3接点


2回路2接点






詳細仕様

●外形サイズ

    ◆ 2接点 : 8.5 × 3.5 × 3.5 mm

  ◆ 3接点 : 12.0 × 3.5 × 3.5 mm

● ノブ高さ:2mm

● 接点定格:DC12 V, 0.2 A

● 初期接触抵抗

  ◆ 金メッキ品:70 mΩ 以下

     ◆ 銀メッキ品:50 mΩ 以下

● 耐久性無負荷:10,000サイクル (DC12 V, 0.2 A)
