Für dieses Tutorial braucht man::
DesignSpark PCB V11.0.0Verbindungen werden einem Schaltplandesign hinzugefügt, um für Konnektivität zwischen elektrischen Pins zu sorgen.
Sie können Verbindungen auf mehrere Arten hinzufügen:
1. Verbindungen hinzufügen
Die Option „Add Connection“ (Verbindung hinzufügen) aus dem Menü „Add“ (Hinzufügen) verwenden:

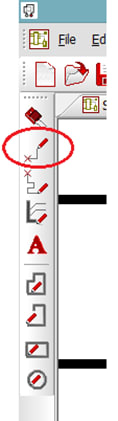

Alternativ können Sie die Symbolleiste „Schematic“ (Schaltplan) heranziehen, auf den Pin klicken, um mit dem Hinzufügen einer Verbindung zu beginnen, auf ein Bauteil-Pin doppelklicken, um eine neue Verbindung zu beginnen, oder einen nicht verbundenen Bauteil-Pin „ziehen“, um eine neue Verbindung zu beginnen.
So fügen Sie Verbindungen durch Ziehen von Pins hinzu:

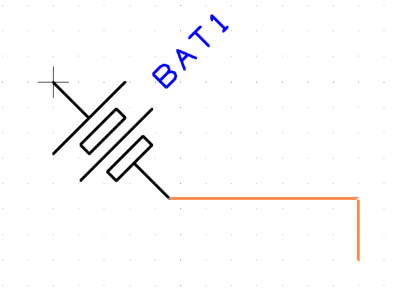

Zur Vereinfachung des Hinzufügens von Verbindungen zu einem Schaltplan können Sie einfach einen elektrischen Pin „ziehen“. Bei jedem Mausklick wird dann eine Ecke hinzugefügt. Wenn Sie dann mit der Maus über einen anderen elektrischen Pin fahren, können Sie die Verbindung fertigstellen.
Klicken und ziehen Sie (bei gedrückter Maustaste), um eine neue Verbindung zu beginnen. Bewegen Sie die Maus auf den Pin und klicken Sie, um die Verbindung herzustellen. Sie müssen sich nicht genau über einem Pin befinden, um eine Verbindung herzustellen. Solange sich der Mauszeiger in Reichweite befindet, rastet er am Anschluss ein. Klicken Sie einmal mit der Maustaste, um den Vorgang abzuschließen. Sie werden feststellen, dass das „X“ am Anschluss des Bauteils verschwindet, wenn Sie eine Verbindung herstellen. Dies zeigt an, dass die Verbindung hergestellt ist.
2. Verbindungen miteinander verbinden

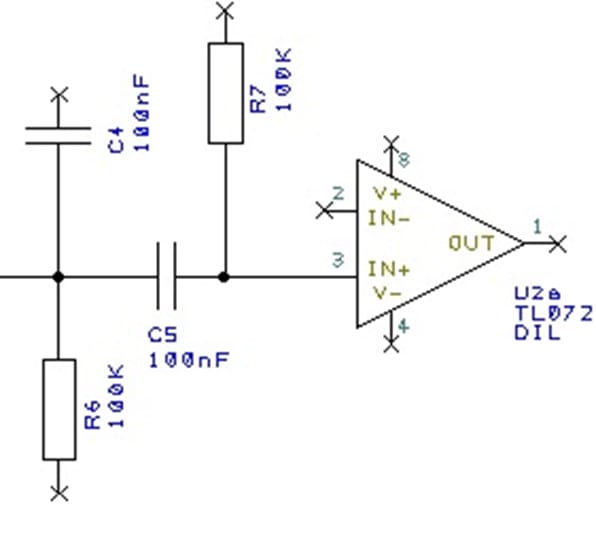

Nehmen wir einmal an, Sie haben eine Verbindung hergestellt und jetzt müssen Sie mithilfe eines Abzweigpunkts eine weitere Verbindung herstellen. Wenn Sie versuchen, eine Verbindung zu einer vorhandenen Verbindung herzustellen, wird die Verbindung automatisch hinzugefügt, wenn Sie die Maustaste loslassen (als ob es sich um einen elektrischen Anschluss handelt), und ein Abzweigpunkt wird angezeigt, der darauf hinweist, dass eine Verbindung wie im folgenden Beispiel besteht:
