Blinde und unterirdische Bohrungen werden genutzt, um Leiterplattenebenen unter begrenzten Platzverhältnissen (Leiterplattendesign mit hoher Dichte) zu verbinden, und werden von der Layer Spans-Einstellung im Designtechnologie-Dialogfenster aus angewendet.

Differenzielle Paare führen zwei sich ergänzende Signale gleicher Größe, jedoch mit entgegengesetzter Polarität. Das empfangene Signal wird verstärkt und kommt häufig in hochwertigen audiovisuellen (A/V) Anwendungen zum Einsatz.

In DSPCB können Sie differenzielle Paare mithilfe von Netzklasseneinstellungen definieren und ihre Abstands- und Versatzlängen ändern.

Stellen Sie mit DRC sicher, dass Ihre Konstruktionsregeln erfüllt sind, um kostspielige Fehler zu vermeiden.

Dieses Feature hilft Ihnen dabei, Stücklisten im Rahmen Ihrer Produktionsdokumentation leichter erstellen zu können. Sie können die Stücklistenvorlage an Ihre Bedürfnisse anpassen und die Änderungen in Echtzeit einsehen.

Exportieren Sie Ihre Leiterplatte als 3D-Modell im IDF-Format, das auch die Werte für die Komponentenhöhen enthält. Nach dem Import der IDF in DSM können Sie ein Gehäuse für Ihre Leiterplatte beruhend auf den Informationen über die Höhen dieser Komponenten aufbauen.

Das „BoM Quote“-Feature zeigt die Stückliste für Ihr aktuell gestaltetes Projekt sowie lokale Preise und Verfügbarkeit anhand der neuesten Online-Informationen an.

Die Stückliste kann in Ihren RS-Warenkorb auf Ihrer örtlichen RS-Webseite geladen werden. Dort können Sie die Liste prüfen, eventuelle ausverkaufte oder Auslaufprodukte ersetzen, und mit dem Checkout fortfahren.

Spiegeln Sie ein Objekt über eine Spiegellinie oder Fläche. Änderungen am ursprünglichen Objekt werden auf das gespiegelte Bild angewendet, alternativ können Sie die Spiegelbeziehung auch auf einzelne Merkmale beschränken.

Gestalten Sie Ihre Konstruktionen in 2D-Konstruktionszeichnungen mit Notizen, geometrischen Toleranzen, Bohrungstabellen, Stücklistentabellen, Schweißsymbolen und Oberflächenbearbeitungs-Tools noch präziser. DSM unterstützt mehrere Branchenstandards für Ihre Annotationen (ASME, JIS, ISO und GB) und entspricht dem ASME Y14.5-Standard für die Erstellung von Symbolen für Form- und Lagetoleranzen.

Modellbasierte Definition (MBD):Die modellbasierte Definition bietet eine bessere Übersicht von Bezugspunkt-/Kontroll-Features bei 2D-Zeichnungen, um eine detaillierte 3D-Visualisierung mit MBD über semantische Annotationen zu Form- und Lagetoleranzen und 3D-Dimensionen zu bieten. Mit diesem Feature können Sie Produktionsanforderungen leicht übermitteln und spezifische Teile in mehreren Projekten wiederverwenden.

Nutzen Sie parametrische Gleichungen, um benutzerdefinierte Kurven in 2D- und 3D-Räumen zu definieren, oder wählen Sie verfügbare Kurventypen aus, darunter archimedische Spirale, Kettenlinie, Sinuswelle, Helix, Slinky, Spiralen, Lemniskate (Bernoulli), Trochoid, Schleppkurve, Lissajous und vivianische Kurve.

Wenden Sie Constraints wie etwa Kollinearität, Tangentialität und Symmetrie an, um präzise geometrische Beziehungen zu erstellen, und verwenden Sie eine Konstruktionslinie, um beschränkte Features zu spiegeln.

Wählen Sie aus mehr als einer Milliarde herstellergenehmigten 3D-Teilemodellen aus, um sie nahtlos in Ihr Projekt zu integrieren oder zur späteren Verwendung zu speichern. Modelle werden mit RS-Produktcodes markiert, damit Sie einfach eine Stückliste erstellen und ein Produktionsangebot einholen können.

Spezielle Tools zum Prüfen auf Fehler, Schätzen von Größe, Masse und Volumen von Objekten, Darstellen von Körperinterferenzen und zum Auswerten der Qualität von Konstruktionsoberflächen, um Anomalien zu identifizieren.

Passen Sie Tastenkürzel, Arbeitsplatzansichten, Rendering- und Schattierungseinstellungen, Anti-Aliasing, Farbschemata, Symbolleisten-Layout usw. an, um DSM auf Ihre alltäglichen Bedürfnisse abzustimmen.

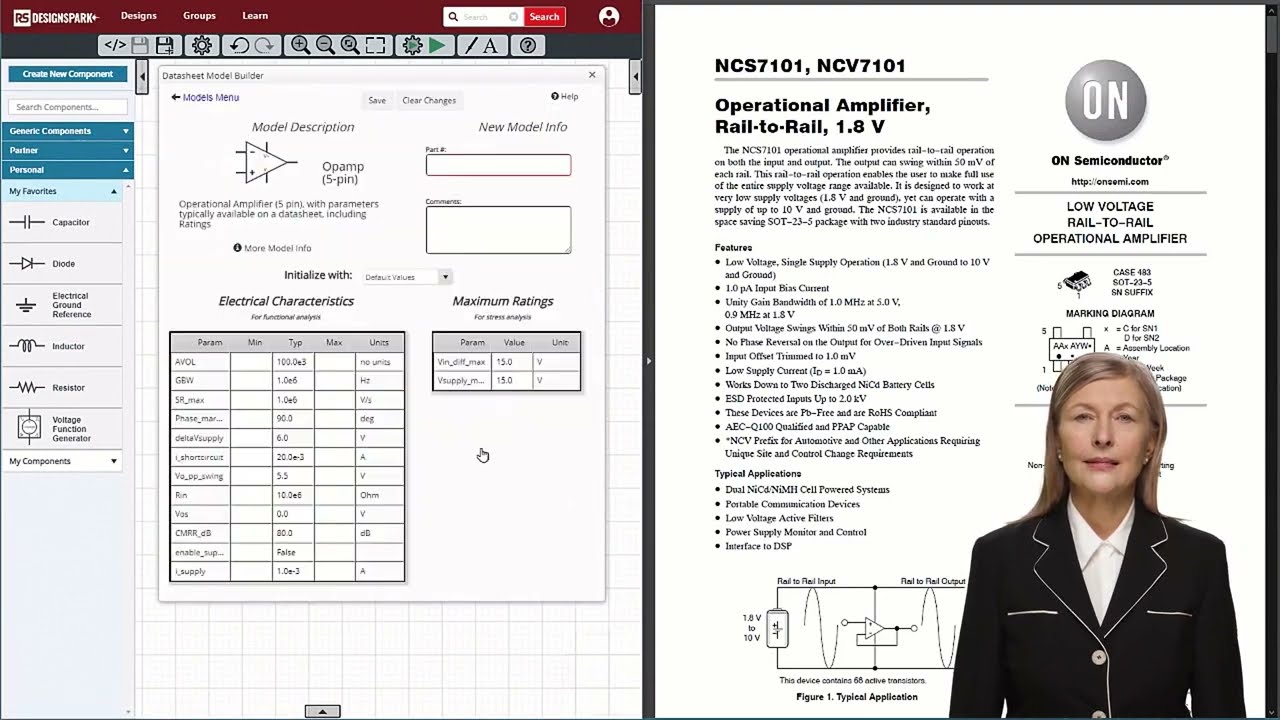

Die Bibliothek von DesignSpark Circuit Simulator enthält hunderte vordefinierter Modelle und in Kürze kommen weitere Modelle von unterschiedlichen Anbietern hinzu! Alternativ können Sie ganz einfach mithilfe unseres Tools ein neues Modell anhand eines Datenblatts erstellen.

Sie können sogar Modelle direkt mithilfe des VHDL-AMS Modell-Codes erstellen und importieren, da unser Tool um die standardisierte (IEEE/IEC) Modellierungssprache VHDL-AMS aufgebaut ist.

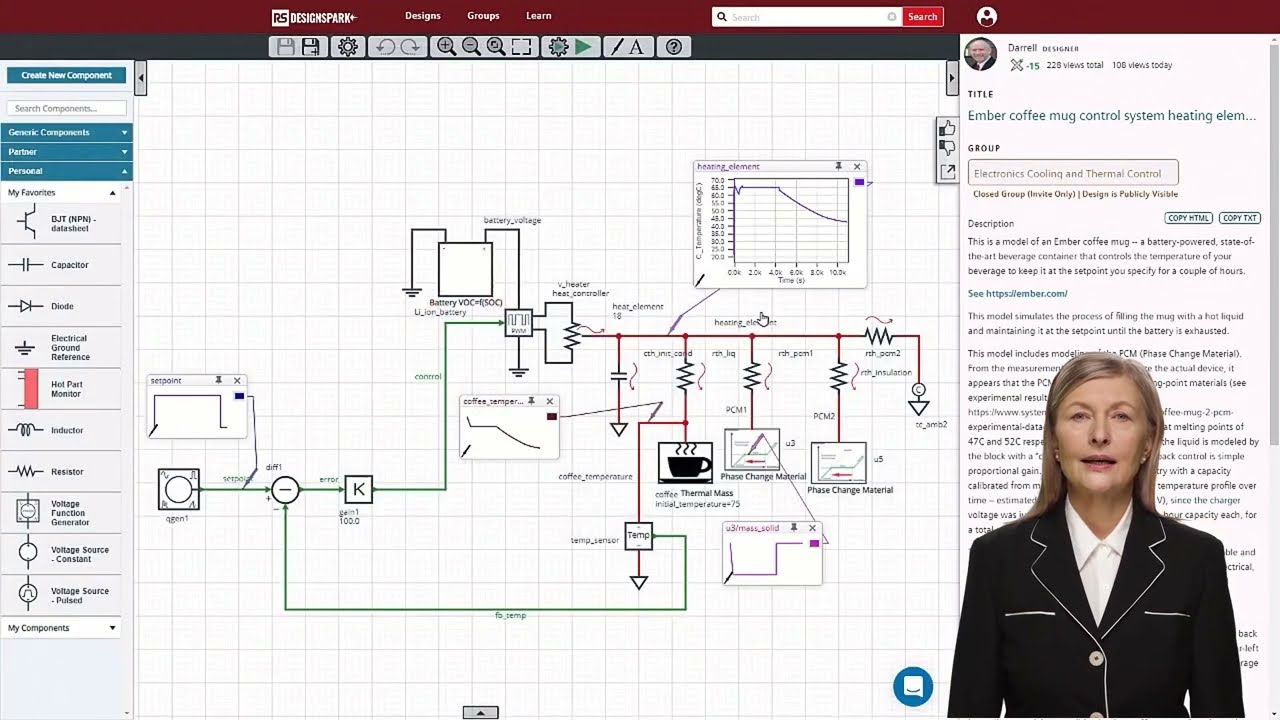

Sie können „Live“-Schaltbilder und Simulationsergebnisse einfach in Ihren eigenen Blogs oder auf der Webseite einbetten. Diese dynamische Interaktion sorgt für ein besseres Lernerlebnis als statische Anwendungsnotizen. Nutzer können die Wellenformsensoren bewegen und andere Signale im Schaltkreis betrachten

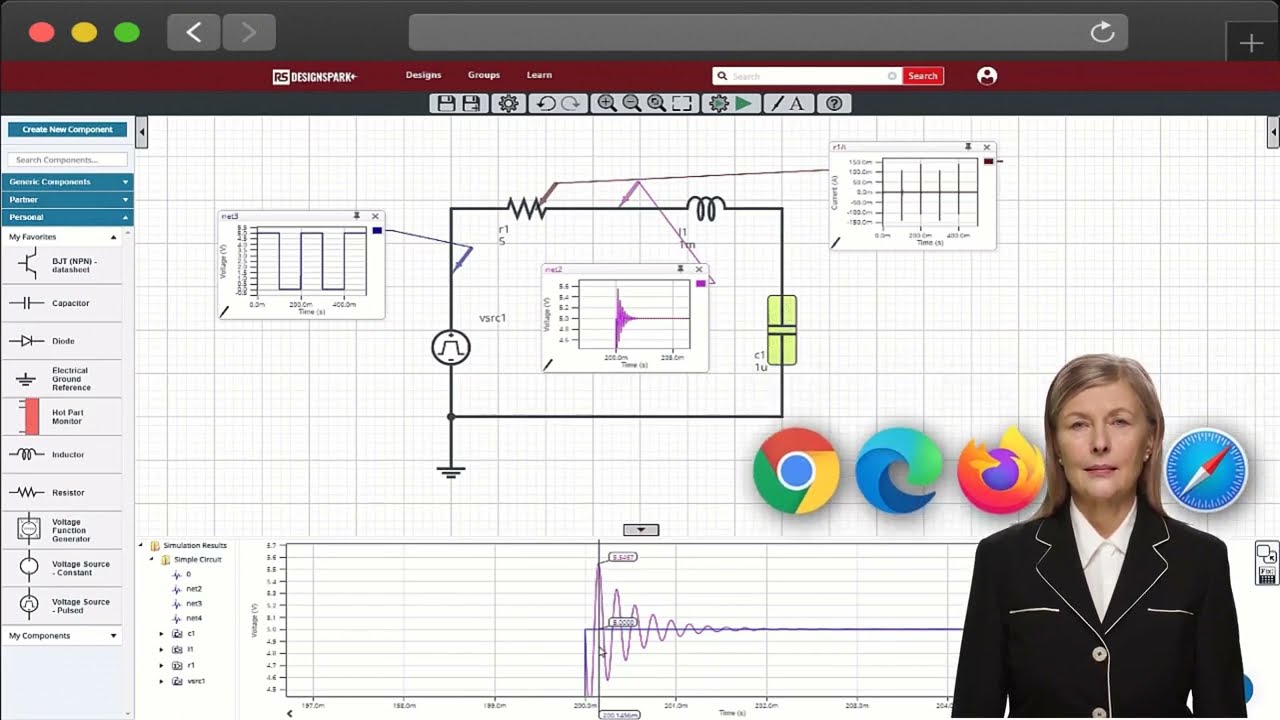

Sie können die Schaltplan-Tools, Simulations-Engines und Wellenform-Viewer verwenden, auf Ihr Design zugreifen und die Designs anderer in der Cloud durchsuchen. Für dieses Tool müssen Sie nichts installieren, was möglicherweise Platz auf der Festplatte wegnimmt. Erstellen Sie eine unbegrenzte Anzahl von Designs über die Cloud.

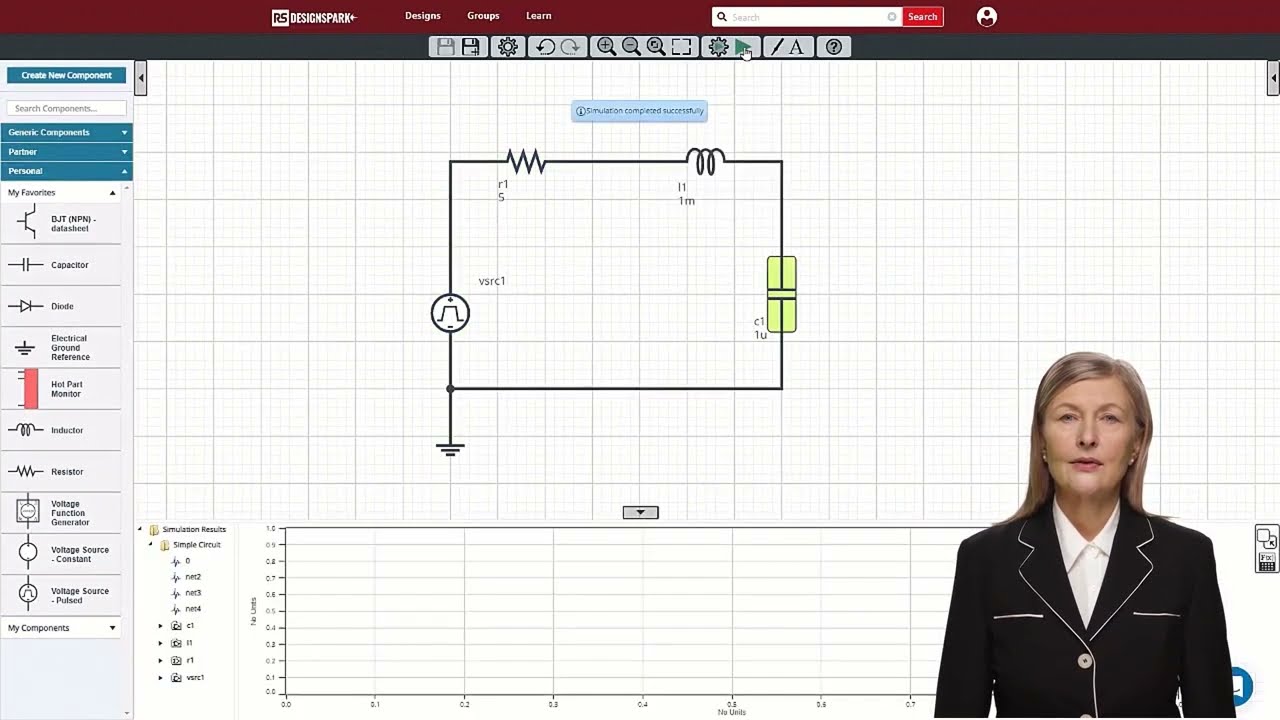

Mit unserem Tool können Sie Ihr Design einfach simulieren. Mit dem DesignSpark Explorer sind Simulationen von bis zu einer Minute möglich, mit DesignSpark Creator oder Engineer von sogar bis zu einer Stunde.

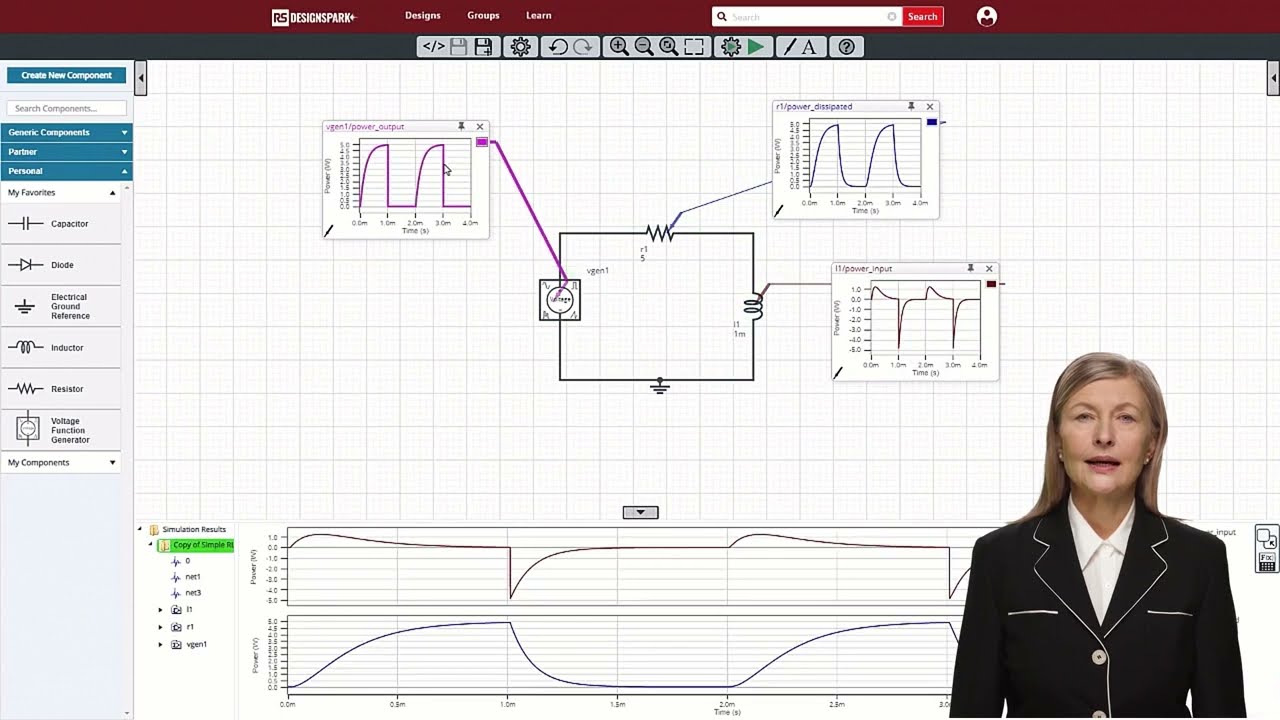

Nach Abschluss der Simulation können Sie so viele Wellenformsensoren wie gewünscht im Schaltkreis einsetzen. Das funktioniert sogar beim Symbol, um die Ergebnisse einzusehen. Außerdem können Sie jede Wellenform an den Viewer übertragen, um Ergebnisse zu vergleichen.

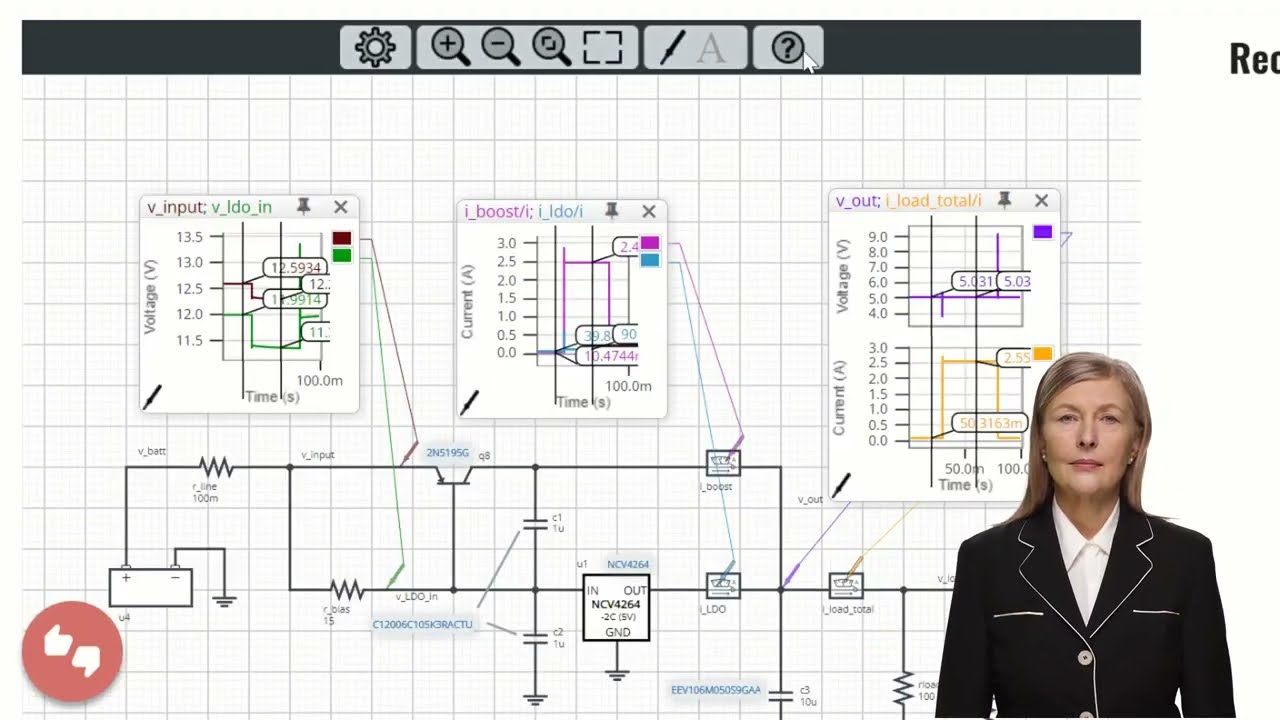

Mit diesem Tool können Sie unterschiedliche Designs in DesignSpark durchsuchen, darüber hinaus können Sie ein beliebiges Modell einfach wiederverwenden oder das gewünschte Referenzdesign kopieren, um den Schaltplan nicht von Grund auf selbst erstellen zu müssen. Anschließend können Sie das Modell in eines Ihrer Designs einfügen oder das kopierte Design nach Belieben bearbeiten, damit es Ihren eigenen Konstruktionsbedürfnissen entspricht.
