DesignSpark PCB V11.0.0DesignSpark beinhaltet eine Reihe von Schaltplanvorlagen zur Verwendung in DSPCB.
Dazu gehören A1, A2, A3 und A4 sowie ANSI A, B, C und D und auch „Letter“.

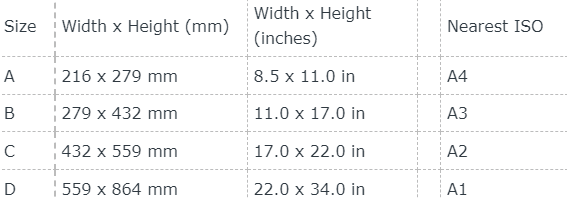

Beachten Sie, dass sich ANSI-Größen auf das Zoll-Papierformat beziehen:
Sie können jederzeit einen Zeichenrahmen in das Design einfügen.
Wählen Sie mithilfe der Option „Add Component“ (Bauteil hinzufügen) (F9) die Bibliothek „Schema“ aus der Dropdown-Liste aus.

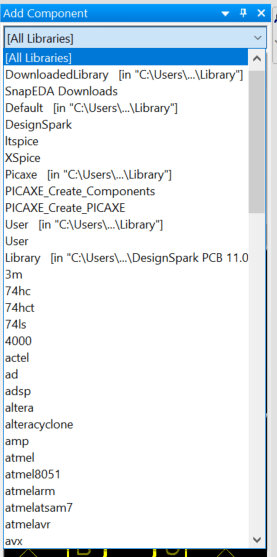

HINWEIS: Wenn Sie die Bibliothek „Schema“ nicht finden, überprüfen Sie, ob Sie die mitgelieferte Bibliothek aktiviert haben.
https://www.rs-online.com/designspark/how-do-i-set-up-my-libraries-de
Zur Referenz: Diese Bibliothek enthält nur Schaltpläne. Den Symbolen sind keine Leiterplattensymbole zugewiesen.
Es gibt auch viele andere nützliche Schaltplansymbole wie TO (Von) und FROM (Bis) sowie Spannungsschienen.

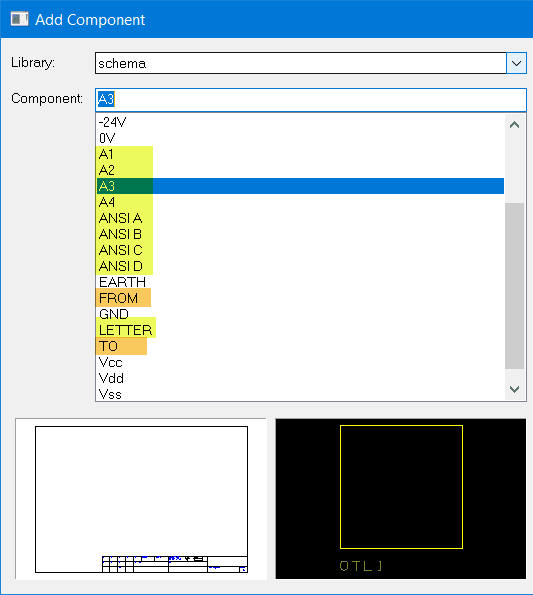

Scrollen Sie in der Liste nach unten und wählen Sie den gewünschten Zeichenrahmen aus, der für das entsprechende Papierformat erstellt wurde.
Wählen Sie wie bei anderen Bauteilen z. B. A4 aus der Liste aus und klicken Sie auf „Add“ (Hinzufügen).
Positionieren Sie den Rahmen wie gewünscht. Möglicherweise müssen Sie die Ansicht ein wenig verkleinern, um alles zu sehen und ihn zu platzieren. Drücken Sie die Taste Z, um die Ansicht zu verkleinern, oder die Taste A, um das gesamte Design anzuzeigen. Zur Beschleunigung dieses Vorgangs können Sie auch am Mausrad drehen.

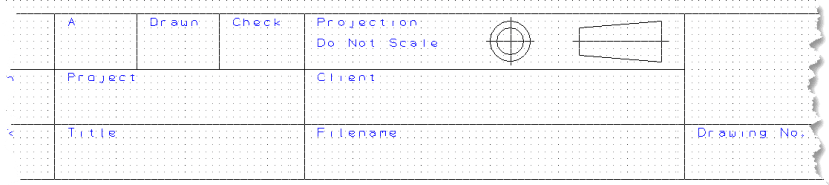

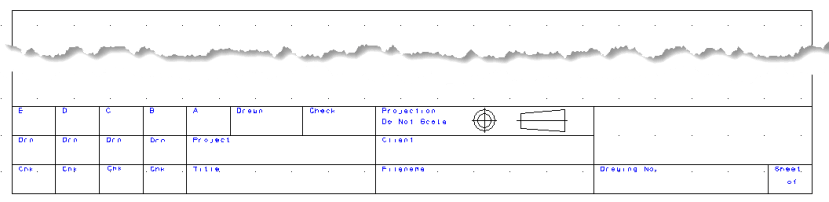

Das Formular wird wie abgebildet angezeigt:
Alle Textfelder können individuell angepasst werden, und Sie können die angepasste Vorlage in Ihrer eigenen Bibliothek speichern.
