ECADパーツウィザード

title

SamacSysのECADパーツウィザードを使って、設計期間を短縮しましょう!

ECADパーツウィザード(EPW)は、豊富な高品質ですぐに使える電子部品CADモデルを提供し、PCB設計でのミスの削減、短期間での設計を可能することで、最新製品をより早くマーケットに投入できます。



ECADパーツウィザードを使うメリットは?

多数のメリット:

  • 回路シンボルは分割が可能です。分割数を指定して、すぐにプレビューできます。
  • シンボルのピン位置(上下左右)やピンの順序を変更できます。
  • IPC互換のフットプリントレイアウト(3サイズ)
  • 部品に合わせたパラメータのデータをインポート
  • Mentor GraphicsやAltium、図研、Cadence、DesignSpark PCBの主要なECADツールフォーマットに対応
  • 特定のモデル作成の依頼をお受けできます

そして、これらの機能が全て使えて完全無料です!

ECADパーツウィザードの使い方は簡単です。

1. EPWツールをまずダウンロード・インストールします (マイクロソフトExcel 2007以上が必要です)

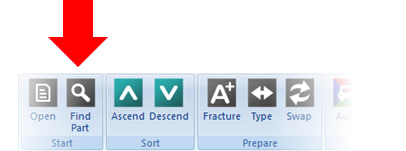

2. 必要な部品を検索、ダウンロードします (もしもほしい部品がなければツール内からリクエストしてください。リクエストされた部品を作成いたします。)



title



  3.  (必要であれば) シンボルの分割、ピン配置を修正します。

 4.  お使いのCADツールに合わせて、シンボルとフットプリントをエクスポートします。(DesignSpark PCBをおすすめしていますが、お好きなものをお使いください)

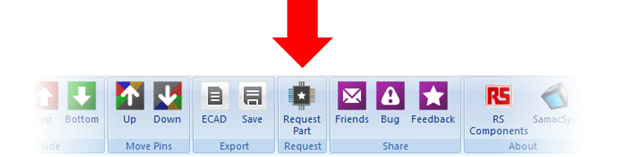

ライブラリにないパーツをリクエストするには?

新しい部品のリクエストはとても簡単です。リクエストボタンを押して、詳細を記入してください。その後、こちらで部品を作成させていただきます。

title

EPWツールをダウンロード

 *このツールを使うにはマイクロソフトExcel 2007以上で、かつマクロ実行許可が必要となりますのでご注意ください*

Geek, Blogger, Gadget Junkie, Technology Evangelist DesignSpark Team twitter - @petenwood

September 16, 2016 16:17

Follow

Comments

0 Votes
watanabu

March 8, 2017 02:42

ECAD Part Wizard 1v85 32-bit Excel.exe を実行して、インストールしようとすると、ウィルスバスターの“不正な挙動の検出”が出て、インストールが中断します。便利そうなソフトなのに残念。
