Wie kann ich einen Platinengrundriss als DXF-Datei importieren?

DXF-Platinengrundriss importieren

Navigieren Sie in DesignSpark PCB zur Registerkarte mit Ihrem PCB-Layout, löschen Sie ggf. den PCB-Platinengrundriss und wählen Sie „File -> Import“ aus der Menüleiste aus. Wählen Sie die gewünschte DXF-Datei aus.

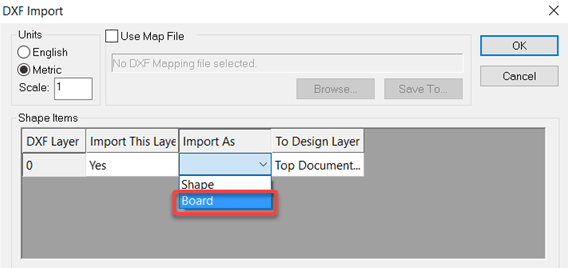

Wählen Sie im daraufhin geöffneten Fenster unter „Import As“ (Importieren als) den Typ „Board“ (Platine) aus.

Der Platinengrundriss wird nun im PCB-Layoutbereich angezeigt. Dieser kann ausgewählt und wie gewünscht positioniert werden. Kontrollieren Sie die Abmessungen des Platinengrundrisses, um sicherzustellen, dass alles korrekt ist. Dies kann am einfachsten mit dem Werkzeug „Measure“ (Messen) erledigt werden.

Verwenden von DesignSpark Mechanical zum Erstellen eines Platinengrundrisses

*Überprüfen Sie, ob Ihre Abonnementstufe das Exportieren aus DesignSpark Mechanical im DXF-Format gestattet.

Bei komplexen Platinenumrissen ist es häufig praktischer, den Platinengrundriss mit den Ausschnitten und Löchern in einem mechanischen CAD-Paket anzufertigen. DesignSpark Mechanical eignet sich hierfür ideal, da Sie nur in der 2D-Ebene arbeiten müssen. Im Folgenden werden die Schritte anhand eines einfachen Beispiels verdeutlicht.

Erstellen Sie zunächst den gewünschten Platinengrundriss.

Wählen Sie aus den „Export Options“ (Exportoptionen) „2D AutoCAD (*.DXF)“ aus, woraufhin sich ein Fenster zum Speichern der Datei mit verschiedenen Optionen öffnet.

Vergewissern Sie sich, dass die richtigen „Units“ (Einheiten) für Ihr DesignSpark PCB-Design ausgewählt sind, und wählen Sie die AutoCAD-Formatversion aus. Die Version 2007 eignet sich für die meisten Zwecke als grundlegendes DXF-Format.

Es kann jedes mechanische CAD-System verwendet werden, das DXF-Dateien erzeugt, sofern es dem von AutoCAD definierten DXF-Standard entspricht. Sollten Probleme auftreten, versuchen Sie es mit einer anderen AutoCAD DXF-Version.
