Wie füge ich dem Schaltplan Sonderzeichen hinzu?

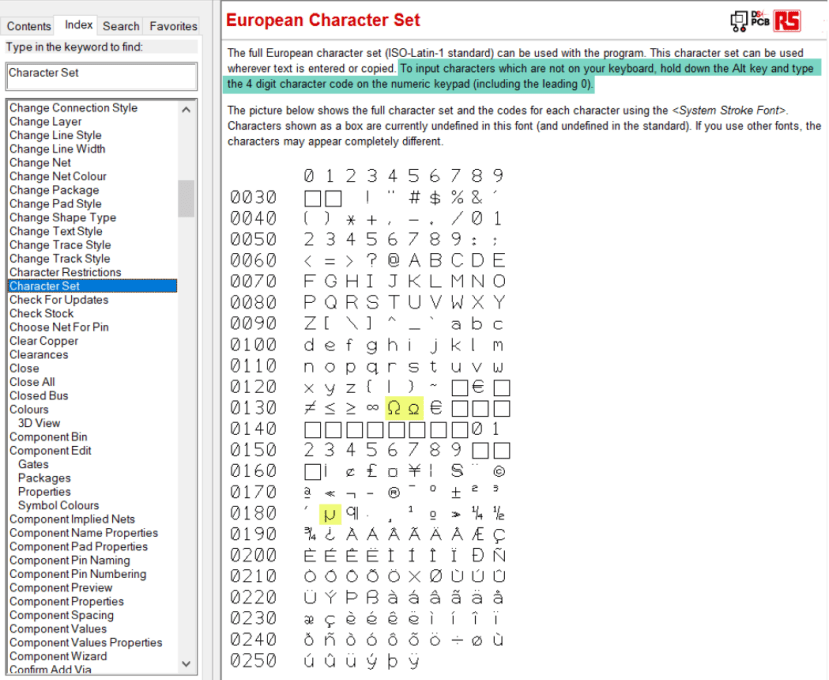

DesignSpark PCB unterstützt den europäischen Zeichensatz, wie in der Hilfe gezeigt. Einige Benutzer möchten eventuell Sonderzeichen verwenden, haben aber keinen Ziffernblock, da dieser nicht mehr zum Standard gehört.

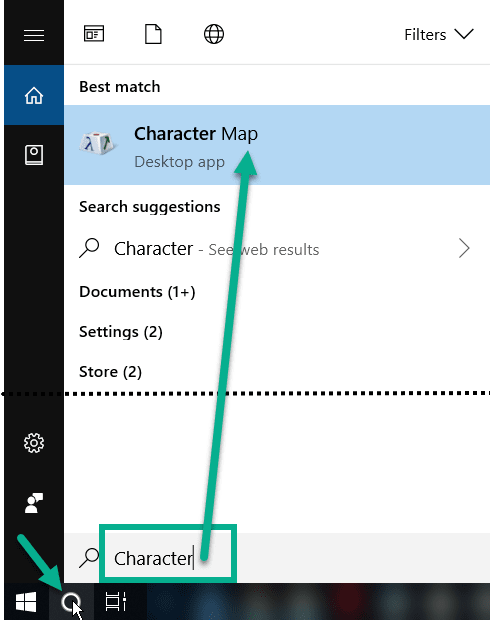

Windows bietet eine Zeichentabelle für den Desktop, die eine alternative Methode zum Hinzufügen von Sonderzeichen ist. Die Zeichentabelle kann über die Desktop-Suchfunktion geöffnet werden. Geben Sie „Zeichen“ in das Suchfeld ein. Daraufhin wird die Anwendung angezeigt. Klicken Sie darauf, um sie zu öffnen.

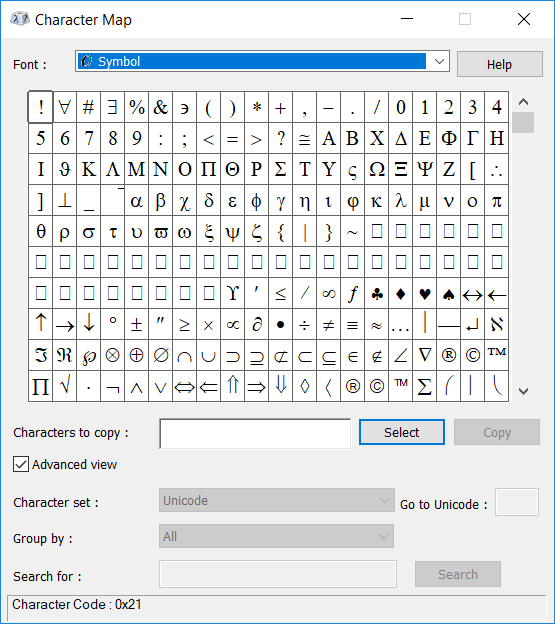

Die Anwendung wird gestartet und Sie können nun die gewünschte Schriftart und Zeichen auswählen.

Es wird empfohlen, nur Standardschriftarten zu verwenden, die in allen Windows-Versionen verfügbar sind, um die Kompatibilität Ihres Schaltplans mit allen Personen zu gewährleisten, mit denen Sie Ihre Designdateien teilen möchten. Die Schriftart „Symbol“ ist eine gute Wahl und enthält die Zeichen

Hinweis: Für alle, denen die Zeichentabelle neu ist: Wählen Sie das Zeichen mit einem linken Mausklick aus, und klicken Sie dann auf „Auswählen“. Das Zeichen erscheint daraufhin im Feld „Zeichenauswahl“. Sie können auch Zeichen und Leerzeichen über die Tastatur hinzufügen. Klicken Sie dann auf „Kopieren“, um den Text in die Zwischenablage zu kopieren. Nun kann er eingefügt werden.

Im Folgenden ist das Kopieren des Ohm-Zeichens der Schriftart „Symbol“ in die Funktion „Add text“ (Text hinzufügen) von DesignSpark PCB dargestellt, die ebenfalls auf die Schriftart „Symbol“ eingestellt ist.

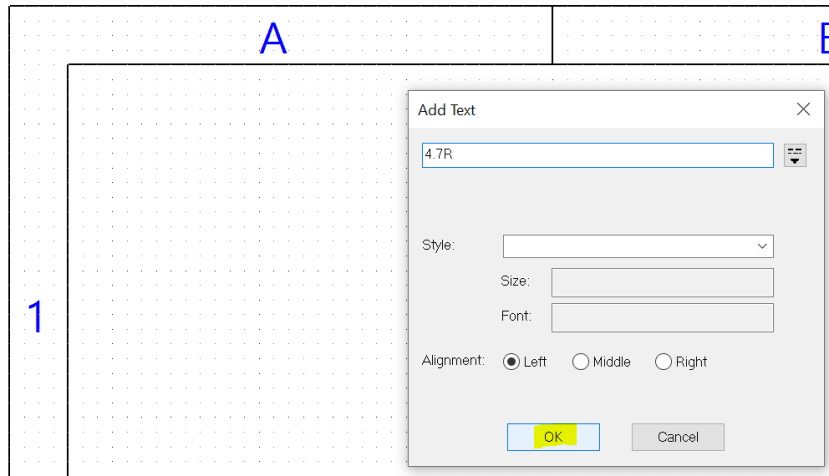

Verwenden Sie in DesignSpark PCB die Option „Add Text“ (Text hinzufügen) und platzieren einen Standardtext, z. B. 4.7R.

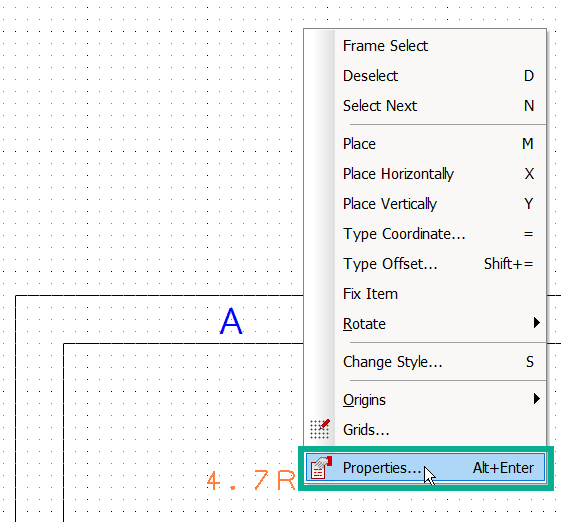

Markieren Sie den Text und klicken Sie mit der rechten Maustaste darauf. Wählen Sie nun die Option „Properties“ (Eigenschaften).

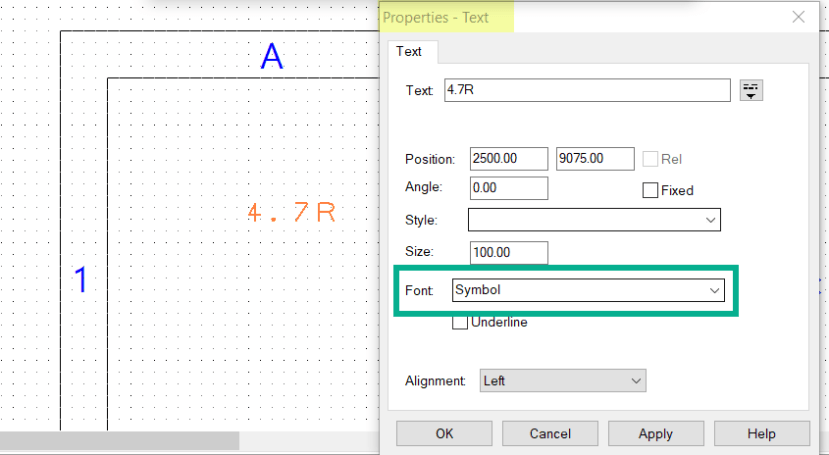

Ändern Sie die Schriftart auf „Symbol“ (oder die Schriftart, die Sie in der Zeichentabelle verwenden).

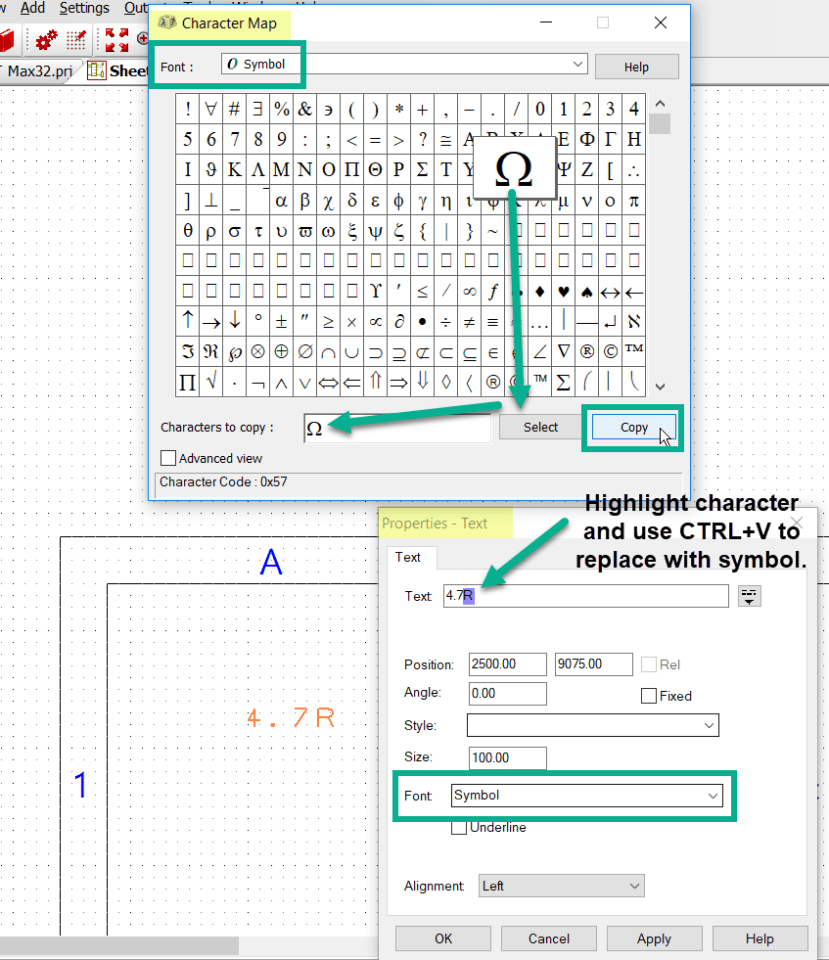

Wählen Sie dann das zu ersetzende Zeichen aus. Wählen Sie in der Zeichentabelle das neue Symbol aus und klicken Sie auf „Kopieren“, um das neue Symbol in die Zwischenablage zu kopieren.

Markieren Sie im Feld „Properties – Text“ (Eigenschaften – Text) das zu ersetzende Zeichen und drücken Sie STRG + V, um das markierte Zeichen zu ersetzen.

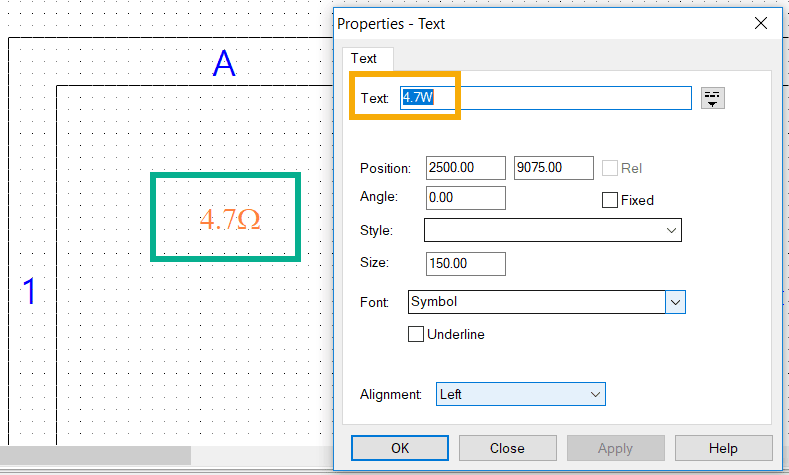

Klicken Sie auf „Apply“ (Übernehmen), um den Schaltplantext zu aktualisieren. Der Schaltplantext wird daraufhin mit dem neuen Symbol aktualisiert.

Im Textfeld wird ein falsches Zeichen angezeigt, in diesem Fall „W“. Dies ist die Schriftart „System“, in der „W“ der Schriftcode für das Ohm-Zeichen der Schriftart „Symbol“ ist. Daher kann das W ignoriert werden.

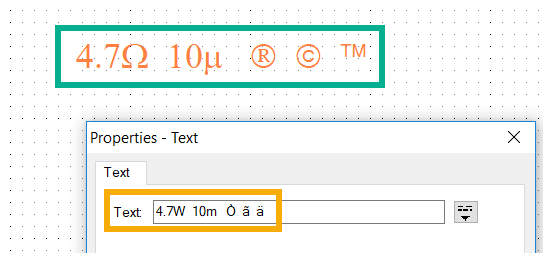

 Viele Symbole sind mit dieser Methode verfügbar; einige Beispiele sind im Schaltplan dargestellt.

DesignSpark prüft derzeit die Möglichkeit, das Fenster „Add Text“ (Text hinzufügen) zu aktualisieren, um das Einfügen von Sonderzeichen zu ermöglichen. Bis es jedoch soweit ist, kann die obige Methode verwendet werden.

Es gibt auch Dienstprogramme von Drittanbietern, die dafür verwendet werden können. Diese werden allerdings nicht von DesignSpark unterstützt.
