Wie füge ich einem Schaltplan Bauteile hinzu?

Interaktionsleiste

Die Interaktionsleiste sollte beim Erstellen eines neuen Schaltplandesign automatisch gestartet sein. Wenn dies nicht der Fall ist, drücken Sie die Taste F9, um sie anzuzeigen.

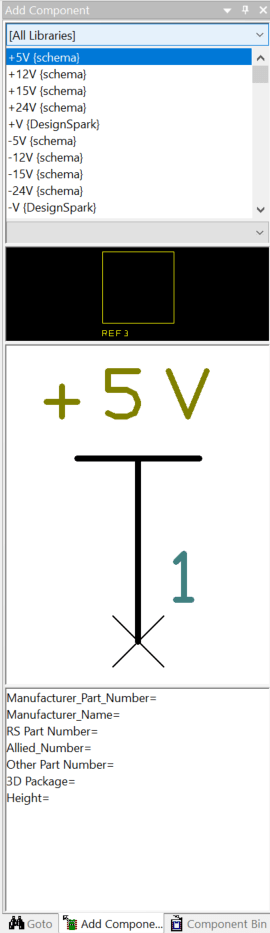

Wählen Sie das Browser-Register „Add Component“ (Bauteil hinzufügen) am unteren Rand der Interaktionsleiste.

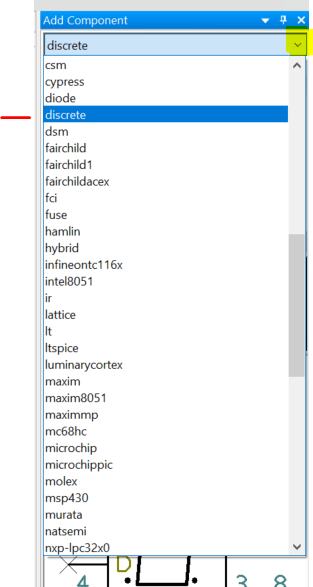

Wählen Sie aus der Liste der verfügbaren Bibliotheken die Bibliothek „Discrete“ aus. Klicken Sie auf den Pfeil, um die Dropdown-Liste aufzurufen, und treffen Sie dann die gewünschte Auswahl.

Die Bauteilliste wird mit Bauteilen gefüllt. Durch Auswahl dieser Bibliothek wird automatisch auch das erste Bauteil in der Liste ausgewählt.

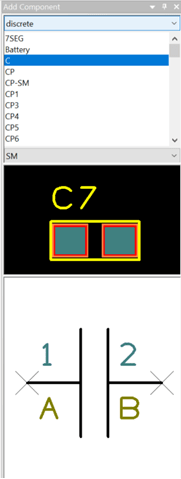

Blättern Sie in der Bauteilliste mit der vertikalen Bildlaufleiste nach unten. Das erste Bauteil in der Liste ist das allgemeine „C“-Bauteil. Sie können auch in diese Liste klicken und die ersten und nachfolgenden Buchstaben und Ziffern des gewünschten Elements eingeben.

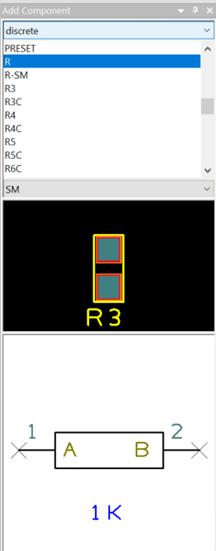

Scrollen Sie nach unten und wählen Sie das Bauteil R. Dies ist ein allgemeiner Widerstand, dessen Wert wir später ändern werden. Sie können auch mit bestimmten benannten Bauteilen arbeiten, wenn Sie dies bevorzugen. Beide Methoden sind in DesignSpark PCB zulässig.

Es wird eine Vorschau der Schaltplan- und Leiterplattensymbole angezeigt (das Leiterplattensymbol erscheint in der Vorschau ganz oben).

Sobald Sie das richtige Bauteil gefunden haben, können Sie es hinzufügen, indem Sie die Symbolvorschau auswählen und es in das Design ziehen. Sie können das Bauteil auch durch Auswählen und Ziehen seines Namens hinzufügen.

Dies ist ein einmaliger Vorgang. Wenn Sie weitere Exemplare desselben Bauteils hinzufügen möchten, ziehen Sie ein weiteres aus dem Bin.

Das Bauteil befindet sich aktuell an Ihrem Mauszeiger. Um es im Design zu platzieren, klicken Sie einmal mit der linken Maustaste.

Bauteil hinzufügen

ANGEZEIGTES RASTER AUSBLENDEN

In dieser Phase müssen wir die angezeigten Rasterpunkte nicht wirklich sehen, also blenden wir sie aus. Drücken Sie die Taste G, um das Raster auszublenden. Durch erneutes Drücken dieser Taste kann das Raster jederzeit wieder angezeigt werden.

OP-VERSTÄRKER HINZUFÜGEN

Für das Hinzufügen spezifischer Bauteile wie ICs (z. B. ein Timer NE555 oder TL072) kann eine anderes Verfahren verwendet werden.

Klicken Sie in der Symbolleiste auf die Schaltfläche „Add Component“ (Bauteil hinzufügen) oder drücken Sie die Taste F3.

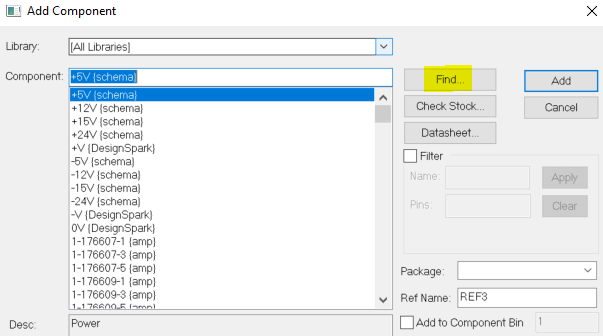

Im Dialogfeld „Add Component“ (Bauteil hinzufügen) wird [All Libraries] (Alle Bibliotheken) im Bibliothekspfad angezeigt. Wir verwenden die Option „Find“ (Suchen), um diese beiden Bauteile in der Bibliothek zu suchen.

BAUTEILE IN DER BIBLIOTHEK SUCHEN

Klicken Sie im Dialogfeld „Add Component“ (Bauteil hinzufügen) auf die Schaltfläche „Find“ (Suchen).

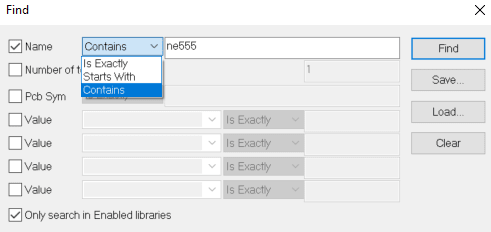

Wir suchen zuerst den Timer NE555. Wählen Sie für „Name“ die Option „Contains“ (Enthält) aus der Dropdown-Liste. Geben Sie in das Textfeld „ne555“ ein. Das reicht aus, um genügend Bauteile anzuzeigen und so unseres zu finden.

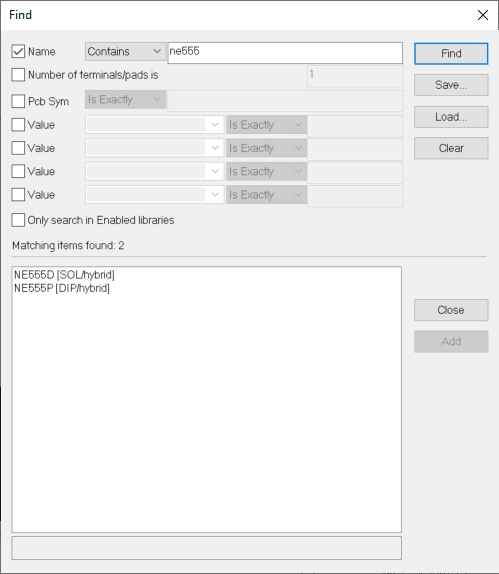

Klicken Sie auf die Schaltfläche „Find“ (Suchen). Die Liste wird mit allen übereinstimmenden Bauteilen aus allen Bibliotheken gefüllt.

Wählen Sie NE555P aus der Hybrid-Bibliothek am Ende der Liste aus.

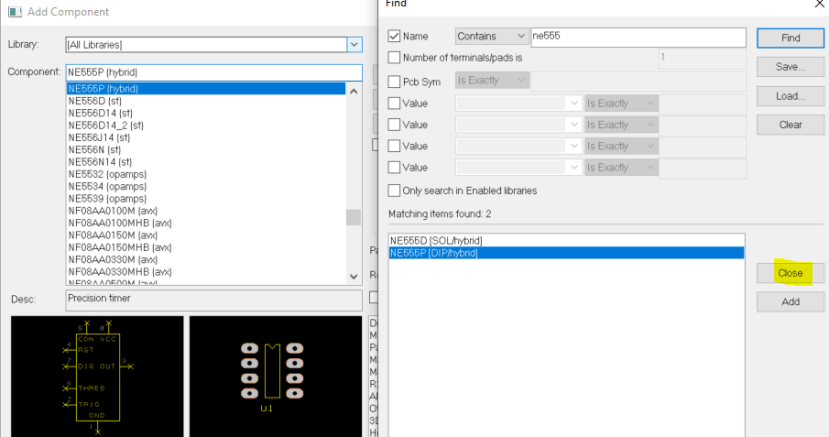

Sie können dieses Bauteil entweder mit einem Doppelklick in das Design übernehmen oder Sie können eine Vorschau in der Inhaltsliste des Dialogs „Add Component“ (Bauteil hinzufügen) anzeigen, indem Sie die Schaltfläche „Close“ (Schließen) wählen.

Nach der Auswahl werden Sie feststellen, dass dieses Bauteil nun im dahinter liegenden Dialogfeld „Add Component“ (Bauteil hinzufügen) vorausgewählt ist.

Schließen Sie den Vorgang mit der Schaltfläche Close im Dialogfeld „Find“ (Suchen) ab.
