Arduino Nano 3.0开发板的参考设计

Arduino NANO 3.0的参考设计(RS库存号696-1667)已转换成DesignSpark PCB的格式,你可以在最下方的下载部分去下载项目的文件和BOM清单。

产品描述
Arduino Nano是一块搭载ATmega328处理器的完整微型电路板。它与Arduino Duemilanove 电路板功能相似,只是在DIP模块封装上两者不同而已。Arduino Nano缺少一个直流电源插孔,并用Mini -B USB电缆进行操作。

产品特点

  • 伴有预编程启动加载器的ATmega328 微控制器
  • 输入电压 (推荐): +7 to +12V
  • 输入电压 (限制): +6 to +20V
  • 32KB 闪存 (2KB用于启动加载器)
  • 2KB SRAM
  • 1KB EEPROM
  • 时钟速度: 16MHz



[**下面是DesignSpark PCB创建的Arduino Nano3.0开发板参考设计。]

Arduino NANO 3原理图

title

Arduino NANO 3 印刷电路板布局

title

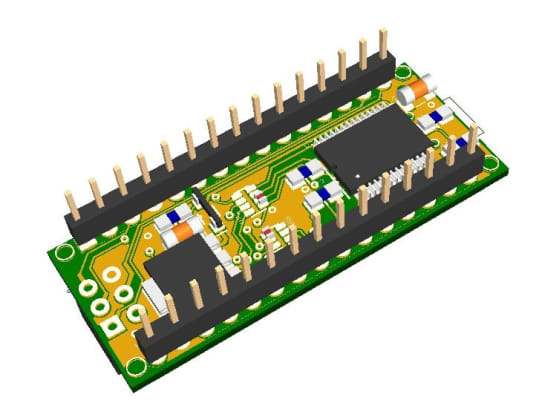

Arduino NANO 3三维视图



title























BOM清单 (主要组件)

RS型号

制造商零件编号

生产厂家

描述

696-3092

ATMEGA328P-AU

Atmel

AVR Microcontroller

407-0154

TPSA475K020R1800

AVX

Tantalum Electrolytic Capacitor

406-580

FT232RL

FTDI Chip

Universal Asynchronous Receiver & Transmitter

692-0913

LTST-C170TBKT

Lite-On

Blue LED

463-432

MBR0520LT1G

ON Semiconductor

Schottky Diode



什么是DesignSpark PCB格式?

DesignSpark PCB是一个屡获殊荣的用于原理图设计以及PCB布局的软件包,可免费从欧时电子下载。我们的软件学习和使用起来很容易但功能非常的强大。行业内都将DesignSpark PCB作为设计文件共享和协作的标准格式。这在大多数创新发生的原型阶段特别有用。还不是DesignSpark PCB的用户?

立即下载DESIGNSPARK PCB
