如何在 BoM 中添加材料属性和显示计算?

by DesignSpark

本教程需要:

DesignSpark Mechanical V6.0

DesignSpark Mechanical 允许您为您组件中的实体对象指定材料属性。它有一个本地库,其中包含常用的工业和生产级材料。


您也可以为您的本地库添加一种新材料。您需要列出某些物理属性来定义该材料。您可以在属性选项卡中输入这些属性。


示例 1:对于 FR-4(用于层压 PCB 的阻燃复合材料),其数值可以在这里找到: https://en.wikipedia.org/wiki/FR-4


示例 2(铜):根据您所使用的铜的等级,本地库中有一个已经填好属性的匹配项(OFE 等级 - 高导电性)。下拉材料名称列表,即可找到更多材料。

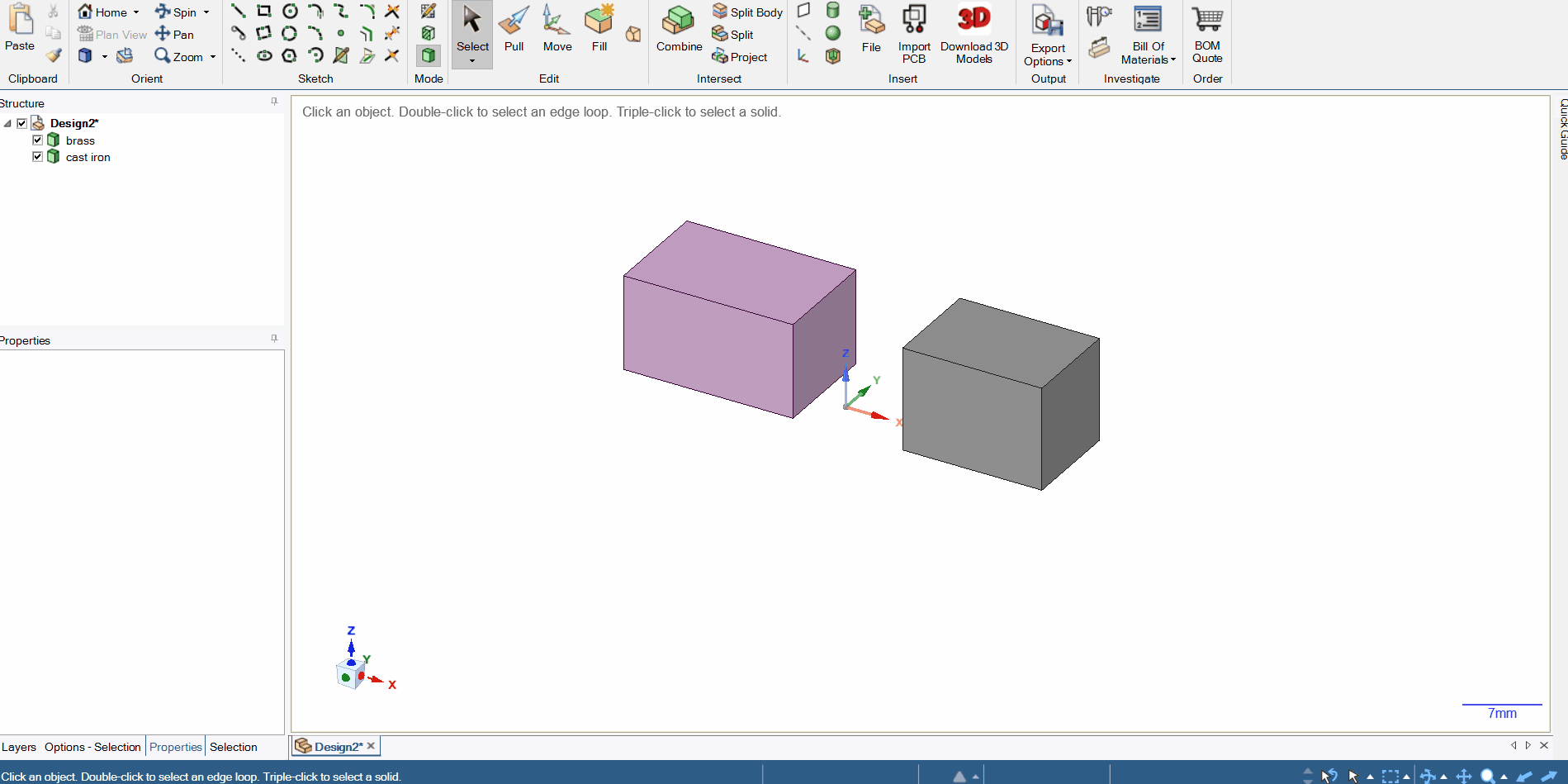

在材料清单中显示物理属性的计算结果:
