Microchip SAM-IoT WG 开发板开箱介绍

在这段 DesignSpark 开箱视频中,Kamilla 介绍了用于对物联网应用进行快速原型开发的 Microchip SAM-IoT WG 开发板(EV75S95A)。

开箱后,发现主板已预编程好,可连接到谷歌云物联网核心平台并在 30 秒内发送板载传感器的数据。



如果您想更详细地了解如何使用 SAM-IoT WG 开发板和 MPLAB IDE,我们有一篇与此相关的文章

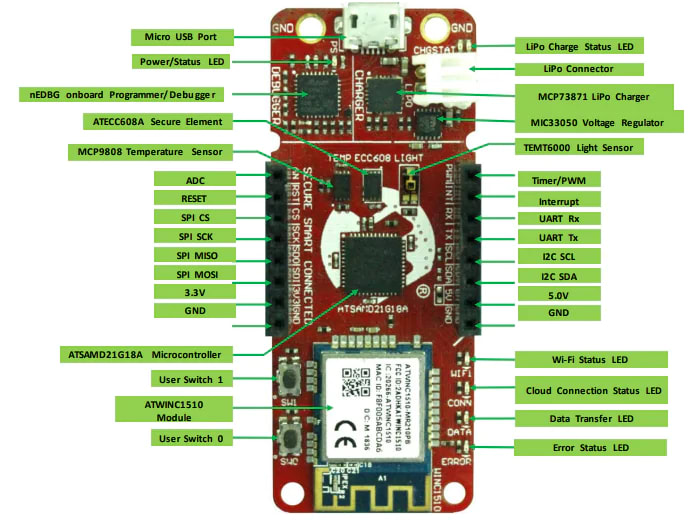

SAMD21G18A

SAM IoT WG 开发板采用基于 SAM-D21 Cortex®-M0+ 的 Microchip 32 位闪存微控制器,即 SAMD21G18A。这款 MCU 的工作频率为48 MHz,具有单周期硬件乘法器和微跟踪缓冲器等高级处理功能。它可以支持高达 256KB 的闪存和 32KB 的 SRAM,采用 32 引脚到 64 引脚的 QFN/TQFP 封装设计。另一款您可能很熟悉的主板是 SAM D21 Xplained Pro 工具包(ATSAMD21-XPRO)(130-6174),它采用了同样的 MCU。

ATWINC1510

主板上的下一个模块是 ATWINC1510(180-7537)WiFi 网络控制器,符合 IEEE 802.11 b/g/n 无线标准,支持 20MHz 带宽单流模式。该模块内置 8Mb 闪存,依靠 SPI 端口与主机微控制器进行通信。

ATECC608A

主板上有一个小型、低功耗的 ATECC608A 加密协处理器,它不仅与我们这块主板上的 SAMD 21 MCU 兼容,还与 Microchip 的所有 MCU 和 MPU 兼容。

这款 IC 的一些典型应用有云认证、消息加密、IP 保护等,这些安全措施已成为家庭自动化、可穿戴设备、工业等应用中物联网节点的必需品。

电源

MCP 73971 充电器用于给最小容量为 400mAh 的电池充电。板载降压转换器 MIC 33050 用于产生 3.3V 电压,给调试器、MCU 和其他外围设备供电。

传感器

开发板上有两个传感器,一个是 MCP 9808 数字温度传感器,另一个是 TEMT 6000 光传感器,它们分别用于测量 -20°C 到 +100°C 之间的温度和 100 lux 以下的光强度。

调试

SAM-IoT WG 开发板还有一个嵌入式调试器(nEDBG),用于板上编程和调试,无需任何外部硬件。

扩展选项

最后,这里有两个 mikroBUS 插口,这意味着我们可以通过添加 Mikroelectronika Click 板或任何其他 mikroBUS 附加板来扩展该开发板的功能。

对 Microchip Technology 的其他工业物联网嵌入式解决方案感兴趣?请点击这里查看他们的页面。
