Pro v10 - 密集 PCB 布线的简化视图

这项新的 Pro v10 功能允许选择以“by side”方式显示网络,以帮助跟踪线路布线。 当需要增加 PCB 上的组件密度并将表面贴焊组件应用于 PCB 的顶部和底部时,它特别有用。

这些新功能补充了其他 Pro 功能,例如:

  • “Lowlight inactive layers”, 突出工作图层。

  • “Reverse view”, 就像从底部铜面观察。

  • “Layer’s tab”, 仅选择所需的图层。

  • "Component bin", 在需要之前将组件保持在线路板外。

我们现在使用以下示例原理图探索使用“selectively displayed by side”布线在 PCB 的新功能。


除了橙色框中显示的两个连接头外,所有组件都是表面贴焊组件。

在此设计,我们决定将绿色框中显示的表面贴焊组件放置在底层。

在布置组件后,默认视图会显示杂乱的网络连接,这使得开始布线设计变得困难。


建议的步骤是只显示相关的图层,因此在这种情况下,不需要布线的所有层将被取消选择。


以上是已更改,但网络的连接是可在所有图层可见。

Pro v10 中这项新功能的好处是它允许在“by side” 中查看网络的连接。

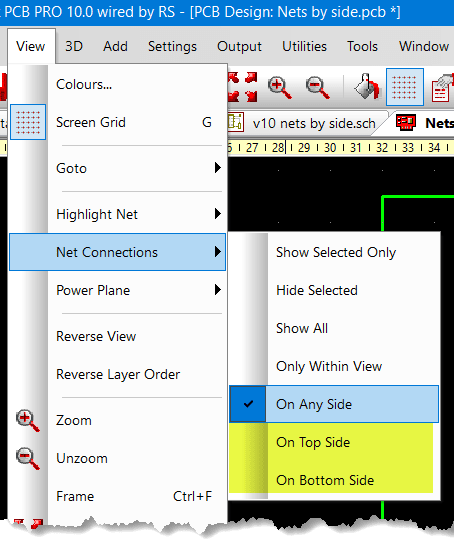

从工具栏上的“View”中,选择Net Connections,然后突出选项以查看顶部和底部。

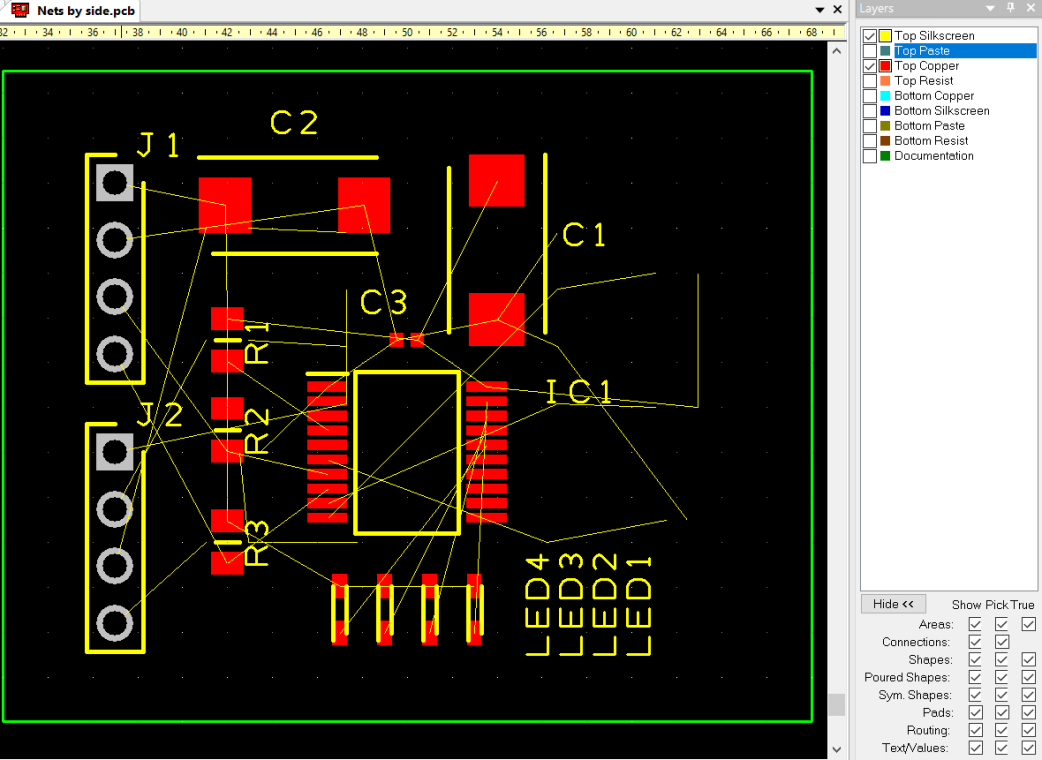

在这里,我们选择“On Top Side”,它提供了一个更清晰的视图。

5._PCB_layout_-_Working_layers_-_View_Top_Side_1_5e9ce2404c07290ff9886336803711d6acd874ee.png

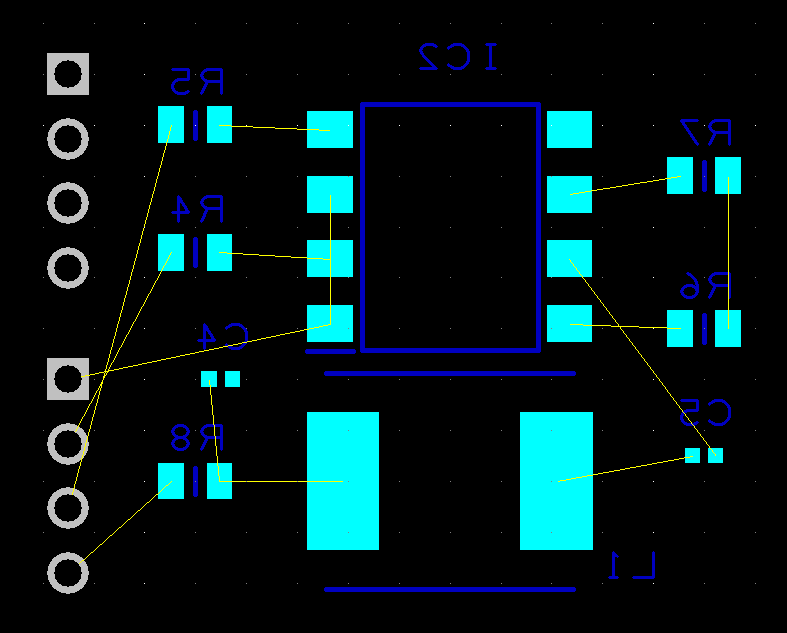

底部可以类似地配置。

6._PCB_layout_-_Working_layers_-_View_Bottom_Side_2_cb7fec1cd1e66b263dd6bf9706fe14380ef7a8dd.png

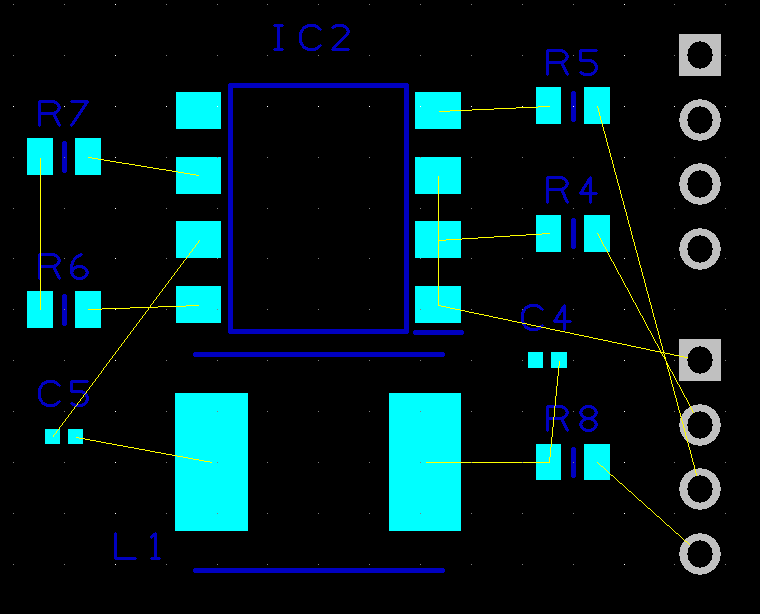

Pro 中的一个功能是“Reverse View”,它也可以通过从底部查看来帮助布局和布线。


Reverse View.


结论

使用这个新功能“View Net Connections - By Side”可以消除另一侧混乱的网络连接,让您专注于另一侧。 这使得组件放置和布线更简单。 与其他 Pro 布线功能结合使用可以显著加快您的布局过程。

重要提醒

由于用户设置被记录在注册表中以方便软件的使用,如果您将“Nets by Layer”设置为特定的电路板侧,则在您下次打开该项目时将保持该项目的设置。 但是,请注意,对于任何进一步的项目,它将被设置为最后图层设置的状态。 此设置可能会在以后的版本中迁移到设计项目文件中。



不要忘记使用 View - Nets "On Any Side" 来完成您的设计和互连图层的互连网络!

执行“Reports”中的设计规则检查和其他检查,以确保您的布局成功。
