Google Coral USB Accelerator搭配Raspberry Pi4運行Embedded Teachable Machine – 下篇

Embedded Teachable Machine 介紹

Embedded Teachable Machine是Google在推出Coral USB Accelerator時所設計搭配的一個小專案，可透過按鈕來執行拍照並且即時進行圖片分類，少量的資料就可以完成訓練。

會這麼強大、快速的主要原因是透過已經訓練好的模型 ( Mobile Net ) 來進行辨識，它可以明確的分類當初訓練的1000種類別圖片 ( http://image-net.org/index )，在神經網路輸出結果前，它會針對輸入的圖片進行特徵擷取獲得一組特徵或稱為語意 ( semantic representation )，神經網路的最後一層再根據這些特徵去分類到底比較符合1000種類別中的哪一個類別，實際上會輸出1000個數值，分數最大的代表該模型認為可能是屬於該類別。

而我們這次的 Embedded Teachable Machine是採用 Headless 型式的模型並將該模型套用到我們的資料上面。Headless顧名思義就是去掉頭，在這邊代表模型的去除模型的最後一層，這時我們將圖片丟進去一樣會獲得一組特徵，原本在最後一層會將其輸出1000個數值，但這時候我們已經將最後一層去除掉了，變成會直接獲取到該張圖片的特徵向量。

每一次按下按鈕的時候，會記錄該特徵向量以及對應的標籤 ( 第幾個按鈕 )，下一張照片將透過KNN演算法來判斷是比較接近哪一個類別，因為相似的圖片是會獲得相似的特徵向量，而KNN就是將相似的數據分類清楚。

理論終於介紹完了接下來來進行實作吧！之前已經有寫過簡易版的教學了，但是有時候樹梅派接線要查線路圖對腳位還是稍微有點麻煩，所以我們這次採用T行轉接版，直接將樹莓派的腳位都寫出來了，使用上會更加方便。

Embedded Teachable Machine 實作

材料表

安裝步驟

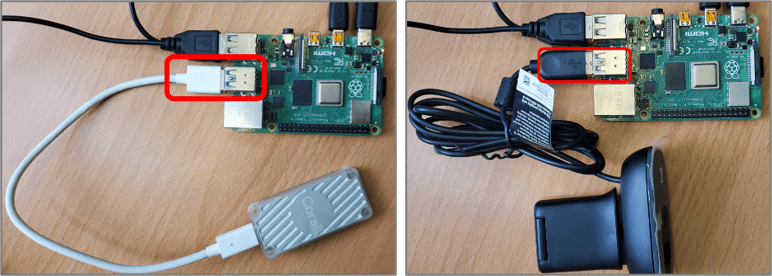

步驟一、樹莓派接上電源、Coral、Webcam

步驟二、T行轉接版安裝

步驟三、按鈕跟LED接線方法，這是官方的圖，但我們這裡有使用T行轉接板，所以連接到樹莓派的地方稍微不同

圖片取自Google Coral原廠網站

實際安裝畫面

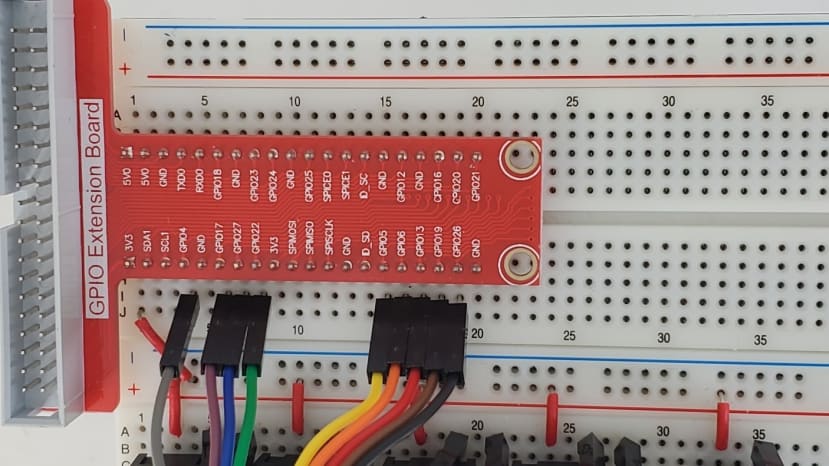

步驟四、連接T行轉接版

完成圖

準備執行環境

cd /home/pi

git clone https://github.com/google-coral/project-teachable.git

cd project-teachable

sh install_requirements.sh

修改程式碼的GPIO腳位

為了讓線都接在T行轉接版的同一側所以要修改一下GPIO腳位，在teachable.py中的class UI_Raspberry中修改：

# self._buttons = [16 , 6 , 5 , 24, 27]
# self._LEDs = [20, 13, 12, 25, 22]

self._buttons = [26 , 4 , 27 , 5, 13]
self._LEDs = [21, 17, 22, 6, 19]

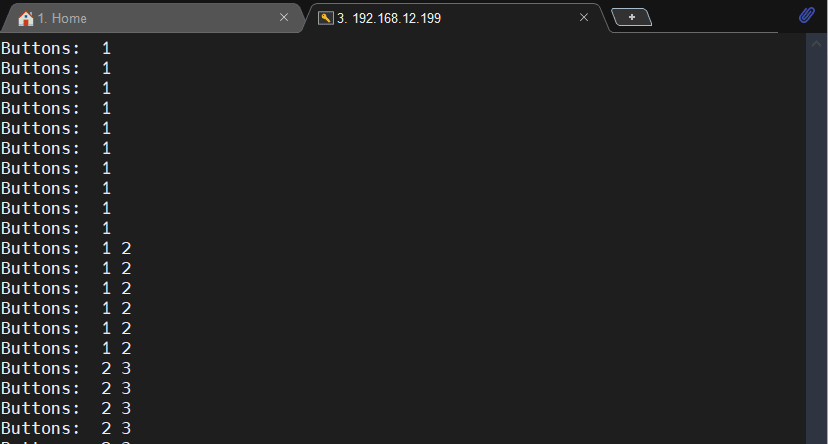

執行GPIO測試

透過下列程式碼進行GPIO的測試，執行之後按下按鈕進行測試，如果接法與我相同，左至右的按鈕個別是 [ 1, 2 ,3 ,0 ]。

cd ~/project-teachable

python3 teachable.py --testui

執行程式

cd ~/project-teachable

python3 teachable.py

雖然是個良好的體驗，但是還是有些不方便的地方，第一個是拍完照無法儲存下一次開起就重新開始；第二個是用gstreamer來做除了不熟悉之外，用MobaXterm遠端的時候也無法讀取，所以想要改良成OpenCV。

改良一、儲存照片並能重新讀取

我預計要修改的程式是Teachable.py中的TachableMachineKNN，這邊是針對圖片進行KNN分類的原始程式碼，先進行分析一下，一開始要先宣告buffer跟KNN用的engine，在Classify函式中會對該圖進行inference，獲得特徵語意 ( emb )，接著使用 Counter來獲取buffer中最多的類別，for迴圈的部分則是要顯示LED燈的資訊，最後的if是按下四個按鈕就離開程式：

class TeachableMachineKNN(TeachableMachine):

 def __init__(self, model_path, ui, KNN=3):
 TeachableMachine.__init__(self, model_path, ui)
 self._buffer = deque(maxlen = 4)
 self._engine = KNNEmbeddingEngine(model_path, KNN)

 def classify(self, img, svg):
 # Classify current image and determine
 emb = self._engine.DetectWithImage(img)
 self._buffer.append(self._engine.kNNEmbedding(emb))
 classification = Counter(self._buffer).most_common(1)[0][0]
 # Interpret user button presses (if any)
 debounced_buttons = self._ui.getDebouncedButtonState()
 for i, b in enumerate(debounced_buttons):
 if not b: continue
 if i == 0: self._engine.clear() # Hitting button 0 resets
 else : self._engine.addEmbedding(emb, i) # otherwise the button # is the class
 # Hitting exactly all 4 class buttons simultaneously quits the program.
 if sum(filter(lambda x:x, debounced_buttons[1:])) == 4 and not debounced_buttons[0]:
 self.clean_shutdown = True
 return True # return True to shut down pipeline
 return self.visualize(classification, svg)

有了初步的瞭解之後先來整理一下思緒，我的作法很簡單，預計在一開始呼叫TeachableMachine的時候先讀取特定資料夾，並且把所有資料丟進engine中，接著再進行與上述雷同的動作，我先介紹一下新增的三個副函式

1. check_dir：確認資料夾是否存在?如果不存在就創建一個，如果存在就讀取該資料夾所有類別的照片。
2. clear_dir：刪除資料夾內容並創建一個空的。
3. reload_dir：將讀取的資料丟進TeachableMachineEngine先進行訓練。

開始之前，因為我們需要先導入shutil函式庫：

import shutil

為了完成這個功能，第一步是按下按鈕的時候可以儲存圖片，需要先修改classify資料夾，第一個修改的地方是「按下清除按鈕的時候」，除了清除engine的資料外還須清除儲存的所有照片，也就是運行clear_dir()函式，接著修改的是「按下其他按鈕的時候」需要進行儲存的動作，這邊檔案格式是PIL所以直接img.save就可以了：

 def classify(self, img, svg):

 # Classify current image and determine
 emb = self._engine.DetectWithImage(img)
 self._buffer.append(self._engine.kNNEmbedding(emb))
 classification = Counter(self._buffer).most_common(1)[0][0]
 # Interpret user button presses (if any)
 debounced_buttons = self._ui.getDebouncedButtonState()
 for i, b in enumerate(debounced_buttons):
 if not b: continue
 if i == 0:
 self._engine.clear() # Hitting button 0 resets
 self.clear_dir() ### Modify by Chun : clear data folder

 else :
 self._engine.addEmbedding(emb, i) # otherwise the button # is the class

 ### Modify by Chun : Save Image & Label
 save_path = os.path.join(self.trg_folder[i-1], f'{str(self.img_nums[i-1])}.jpg')
 img.save(save_path)
 self.img_nums[i-1] += 1
 ### End of Modify

有了拍照儲存的動作之後，我們需要在一開始執行的時候就讀取舊有的資料，並且先運行KNN，由於只要運行一次就可以所以我們修改的地方會著重在init當中，data_path是我們預設的資料夾，會先進行check_dir()查看資料夾是否存在、是否有資料，如果有資料的話img_nums就會大於0，接著再進行reload_dir()：

 def __init__(self, model_path, ui, KNN=3):
 TeachableMachine.__init__(self, model_path, ui)
 self._buffer = deque(maxlen = 4)
 self._engine = KNNEmbeddingEngine(model_path, KNN)

 ### Modify
 self.cls_nums = KNN+1
 self.data_path = 'data'
 self.trg_folder = [] # trg_folder = './data/{Class}'
 self.img_nums = [0, 0, 0, 0] # img_nums = [ x, x, x, x], count each class's images
 self.check_dir()

 if sum(self.img_nums) != 0:
 print('\n', 'Reload Data', end=' ... ')
 self.reload_data()
 ### End of Modify

其餘三個副函式的內容如下：

 def check_dir(self):

 print('\n', 'Check Dir', end=' ... ')
 for cls in range(1, self.cls_nums+1): # Classes from 1 to 4
 self.trg_folder.append(os.path.join(self.data_path, str(cls)))

 # Check Directory is existed or not
 if os.path.exists(self.trg_folder[cls-1]) is False:
 os.makedirs(self.trg_folder[cls-1])
 self.img_nums[cls-1] = 0
 else:
 self.img_nums[cls-1] = len(os.listdir(self.trg_folder[cls-1]))

 def clear_dir(self):
 shutil.rmtree(self.data_path)
 self.check_dir()
 print('\n\n Clear \n\n')

 def reload_data(self):

 t_start = time.time()
 for cls in range(1, self.cls_nums+1): # 1 ~ 4
 if self.img_nums[cls-1] != 0 :
 for idx in range(0, self.img_nums[cls-1]):
 img = Image.open(os.path.join(self.trg_folder[cls-1], f'{idx}.jpg'))
 emb = self._engine.DetectWithImage(img)
 self._buffer.append(self._engine.kNNEmbedding(emb))
 classification = Counter(self._buffer).most_common(1)[0][0]
 self._engine.addEmbedding(emb, cls)
 print('Done({:.3f}s)'.format(time.time()-t_start))

最後一步就是將main()中的 TeachableMachineKNN改成你修改好的版本，如果你是像我一樣額外寫一個副函式的話就需要修改，如果只是修改原本的就可以不用更改。

# teachable = TeachableMachineKNN(args.model, ui)
teachable = TeachableMachineKNN_ByChun(args.model, ui)

修改後的結果：

第二篇

改良二、修改成OpenCV

上一篇已經將Embedded Teachable Machine 改良可以儲存資料以及讀取舊有資料了，接下來我想將其改良成OpenCV格式， Gstream雖然效能比較強大但我還在熟悉中，如果使用MobaXterm遠端的時候也會取得不到畫面，再來就是Tkinter上我確定能使用OpenCV但是Gstream還要研究。

INFO:
Modify Original Code to Save and Reload Data, and change PyGi to OpenCV.

Modify Items:
1. Modify TeachableMachineKNN_ByChun
2. Change PyGi to OpenCV in main()
3. Use Thread to Improve Delay of Streaming : ThreadCapture()
4. Modify TeachableMachine.visiual() to get_results()

綜合上述問題我決定來改良一下，首先要找到問題點！在哪裡取得圖像的？：

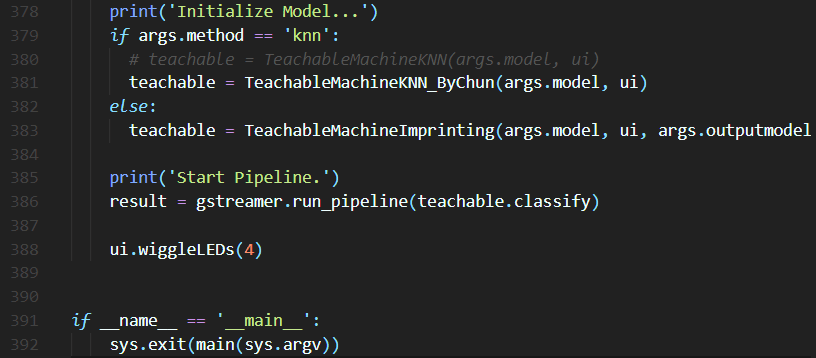

找到了！在teachable_reload.py中的第386行，應該是類似開一個Thread不斷運行teachable.classify的用法，所以接下就是將其註解掉開始一連串修改之旅吧！

由於它的寫法是類似Thread的寫法所以我也直接開一個Thread來執行，使用Thread也可以讓影像更流暢，取用的流程更直覺，基本上OpenCV Thread的寫法都很雷同，注意的點就是我特別導入了 knn，方便日後直接將影像跟KNN Engine調用，主要的幾個函式：

1. start()：開啟線程，不斷執行current_frame取得最新影像
2. stop()：關閉線程
3. get_frame()：「回傳」當前影像
4. crop_frame()：裁切影像
5. current_frame()：取得當前影像
6. run_knn()：將當前影像丟入KNN引擎並回傳結果

### Modify by Chun
class ThreadCapture():

 def __init__(self, knn):
 self.frame = []
 self.status = False
 self.isStop = False
 self.knn = knn
 self.cap = cv2.VideoCapture(0)
 self.cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
 self.cap.set(cv2.CAP_PROP_FRAME_WIDTH, 480)

 def start(self):
 threading.Thread(target=self.current_frame, daemon=True, args=()).start()

 def stop(self):
 self.isStop = True

 def get_frame(self):
 return self.frame

 def crop_frame(self):
 h = self.frame.shape[0]
 w = self.frame.shape[1]
 cut = int((w-h)/2)
 self.frame = self.frame[0:h, cut:w-cut]

 def current_frame(self):
 while(not self.isStop):
 self.status, self.frame = self.cap.read()
 self.crop_frame()
 self.cap.release()

 def run_knn(self):
 img_resize = cv2.resize(self.frame, (224, 224))
 img = cv2.cvtColor(img_resize, cv2.COLOR_BGR2RGB)
 img_pil = Image.fromarray(img)
 return self.knn.classify(img_pil)
### End of Modify

取得影像沒問題了，但是最麻煩的地方是self.knn.classify(img_pil)，這是我修改後的副函式，先來看一下原本的，光是引入的數值就有兩個，第一個是img，第二個是svg：

def classify(self, img, svg):
 #省略省略
 return self.visualize(classification, svg)

Visualize的部分我沒太深入研究但是可以看的出來svg應該是原圖的意思，就算不了解Gstreamer但可以看到關鍵字add、text，代表在圖上加入文字：

 def visualize(self, classification, svg):
 self._frame_times.append(time.time())
 fps = len(self._frame_times)/float(self._frame_times[-1] - self._frame_times[0] + 0.001)
 # Print/Display results
 self._ui.setOnlyLED(classification)
 classes = ['--', 'One', 'Two', 'Three', 'Four']
 status = 'fps %.1f; #examples: %d; Class % 7s'%(
 fps, self._engine.exampleCount(),
 classes[classification or 0])
 print(status)
 svg.add(svg.text(status, insert=(26, 26), fill='black', font_size='20'))
 svg.add(svg.text(status, insert=(25, 25), fill='white', font_size='20'))

我們希望獲得的應該是status中的Class欄位的內容，也就是 classes[classification or 0]，這個是它辨識出來的結果，所以我複製了visualize()命名為get_results() 該函式將返回status跟classes[classification or 0]，並且將gstream顯示的程式刪掉：

def get_results(self, classification):
 self._frame_times.append(time.time())
 fps = len(self._frame_times)/float(self._frame_times[-1] - self._frame_times[0] + 0.001)
 # Print/Display results
 self._ui.setOnlyLED(classification)
 classes = ['--', 'One', 'Two', 'Three', 'Four']
 status = 'fps %.1f; #examples: %d; Class % 7s'%(
 fps, self._engine.exampleCount(),
 classes[classification or 0])
 return status, classes[classification or 0]

並且 classify的部分原本有svg這個引入參數，也需要將其刪掉只留下img：

class TeachableMachineKNN_ByChun(TeachableMachine):
 # 省略省略
 def classify(self, img):
 # 省略省略
 return self.get_results(classification) ### Modify by Chun

最後在main()的部分使用OpenCV開啟即時影像，先宣告剛剛寫好的物件ThreadCapture，停留一秒確保thread有擷取到影像，使用while迴圈持續獲取最新的影像，取得影像後就執行run_knn()並顯示結果、圖片，按下按鍵q的時候跳出迴圈，停止線程：

### Modify by Chun
# print('Start Pipeline.')
# result = gstreamer.run_pipeline(teachable.classify)
stream = ThreadCapture(teachable)
stream.start()
time.sleep(1) # 等待thread擷取到攝影機影像

while(True):

 status, frame = stream.get_frame()

 if status:
 info, res = stream.run_knn()
 print(info)
 cv2.imshow('Test', frame)

 if cv2.waitKey(1)==ord('q'):
 break

ui.wiggleLEDs(4)
stream.stop()
cv2.destroyAllWindows()
### End of Modify

執行結果如下，可以注意到畫面跟原本的不太一樣，文字也沒有顯示所以下一步要來顯示文字，可以按下按鍵q離開程式：

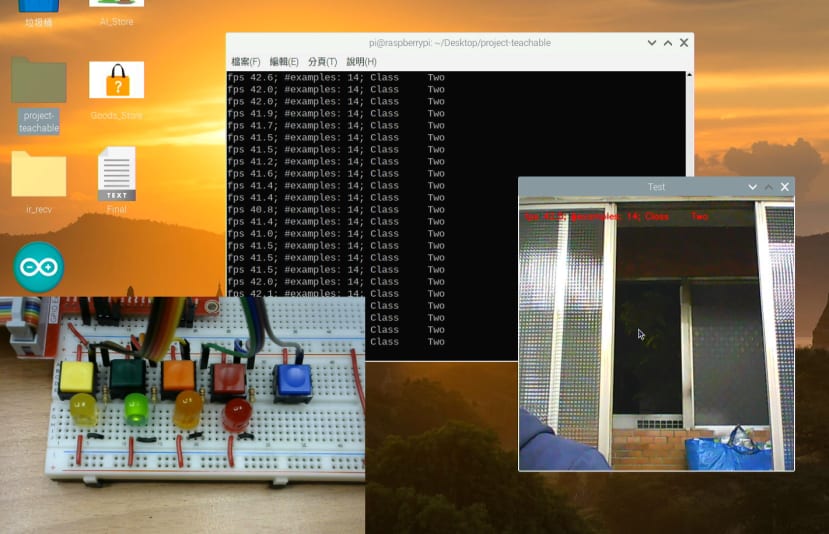

放上文字的方法非常簡單，只需要增加下列程式在print(info)下方就可以了：

cv2.putText(frame, info, (10,40), cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0,0,255), 1, cv2.LINE_AA)

結語

這樣子就完成第二個專案了！這次帶大家認識樹梅派加上Coral加速，光是第一個範例已經能大幅增加速度，接著透過第二個範例熟悉Coral的用法，也順便介紹了類似K-NN的方法 (Embedded)，上下兩篇整個技術量充足阿！

相關文章

用 Google Coral USB Accelerator 搭配 Raspberry Pi 實作 Teachable Machine

Embedded Teachable Machine

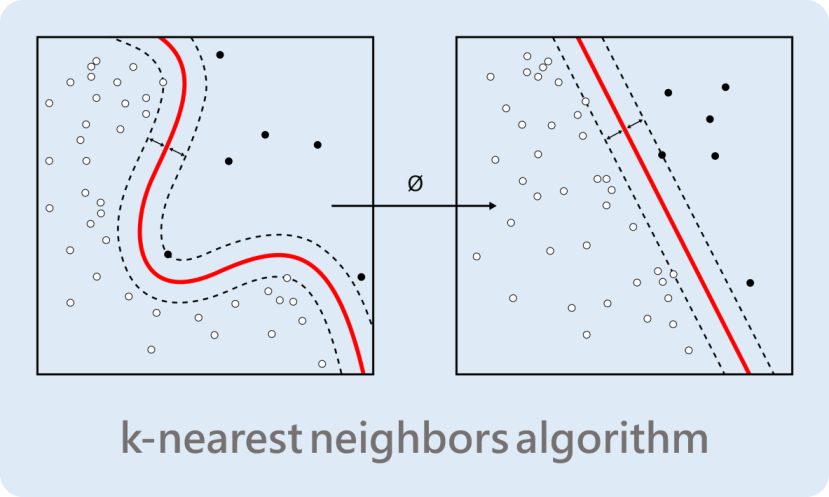

KNN
