Erste Schritte mit Radxa ROCK 3C unter Debian

Starten Sie mit dem ROCK 3C und lernen Sie, wie man Debian Bullseye auf eine SD-Karte herunterlädt und installiert und die Grundeinstellungen des Systems vornimmt. In dieser praktischen Anleitung erfahren Sie alles, was Sie wissen müssen, um mit dem ROCK 3C in ein paar einfachen Schritten loszulegen.

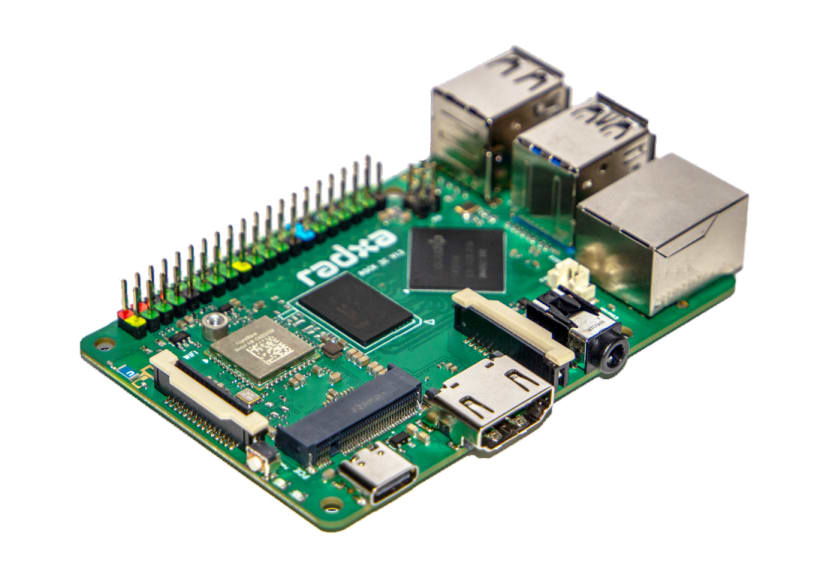

Der ROCK 3C (256-3902) ist der neueste Single Board Computer (SBC) in der ROCK-Reihe von OKdo. Er verfügt über eine Quad-Core Armv8.2-A Cortex®-A55 CPU, Arm Mali™ G52 GPU und ist mit 2GB oder 4GB High-Speed RAM erhältlich. Die Netzwerkkonnektivität ist über das integrierte WiFi/Bluetooth-Funkgerät oder Gigabit-Ethernet mit einer POE-Option möglich. Außerdem verfügt es über Steckplätze für eMMC-Wechselspeicher und M.2-SSDs.

64-Bit-Linux-Distributionen sind für das ROCK 3C verfügbar. Debian und Ubuntu Server werden offiziell unterstützt, zusammen mit einigen anderen Images von Drittanbietern wie Armbian.
In dieser Anleitung zeigen wir, wie man das Board durch die Installation von Debian Bullseye auf einer SD-Karte oder einem eMMC-Modul zum Laufen bringt. Damit erhalten Sie eine leichtgewichtige, dynamische und funktionale XFCE-Desktop-Umgebung für den allgemeinen Gebrauch auf Ihrem ROCK 3C. Von dort aus können Sie aus Tausenden von freien Open-Source-Anwendungen wählen, um Ihr System zu erweitern.

Schwierigkeit: Leicht

Zeit: 1 Stunde

Schritte: 15

Lizenz: Various

Benötigte Teile für den ROCK 3C:

• ROCK 3 Model C Single Board Computer (256-3910)
• OKdo Multihead Dual Port USB Quick Charge Power Supply (243-6356)
• USB-C auf USB-C Kabel
• 32 GB MicroSDHC Karte Class A1
• eMMC 5.5 Modul für ROCK 32GB (256-5009)
• USB3 eMMC Reader/Writer for ROCK (256-5000)
• Host computer Windows/Mac/Linux
• micro-HDMI Kabel
• Cat 5 Ethernet Kabel
• Internet und Router

Schritt 1: DEBIAN herunterladen

Für das ROCK 3C steht eine Reihe von offiziellen und von der Community unterstützten Betriebssystemen (OS) zum Download bereit, je nach Ihren Anforderungen.
Wir haben uns für Debian Bullseye entschieden, das mit einer XFCE-Desktop-Umgebung aus dem offiziellen Repository geliefert wird. Es enthält die Browser Chromium und Firefox sowie eine Reihe von nützlichem Zubehör, mit dem Sie Ihr System individuell gestalten können. Nach der Installation können Sie weitere Software aus dem umfangreichen Debian-Repository hinzufügen.

Sie können das Betriebssystem entweder mit einem Windows-, Mac- oder Linux-Host-PC oder Laptop vorbereiten.

Besuchen Sie den OKdo Software Hub und klicken Sie auf den Debian Bullseye Link für den ROCK 3C

• Klicken Sie auf den Link zum Debian Bullseye Image, das etwa 1GB groß ist.
• Speichern Sie die Datei im Download-Verzeichnis Ihres PCs - der Dateiname ist ähnlich wie:

rock-3c_debian_bullseye_xfce_b33.img.xz

• Die komprimierte Datei muss nicht entpackt werden.

Hinweis: Auf der Download-Seite können Sie auch aus anderen Linux-Betriebssystemen wählen. Der Installationsprozess ist für alle ähnlich.

Schritt 2: SD Karte

Um das heruntergeladene Image auf eine microSD-Karte oder ein eMMC-Modul zu flashen, wird eine spezielle Imaging-Software benötigt. Wir empfehlen die Verwendung von balenaEtcher, das für Windows-, Mac- oder Linux-PCs erhältlich ist. Er führt auch Validierungsprüfungen für das geflashte Image durch:

• Besuchen Sie die Website belenaEtcher und installieren Sie die passende Version für Ihren PC

Jetzt ist alles bereit, um das Betriebssystem-Image auf Ihr Speichermedium zu übertragen. Verwenden Sie eine hochwertige Markenkarte mit 32 GB oder mehr. Wir verwenden SanDisk Ultra-Karten, die schnell, haltbar und zuverlässig sind.

• Stecken Sie die SD-Karte in einen Kartenleser an Ihrem Host-PC

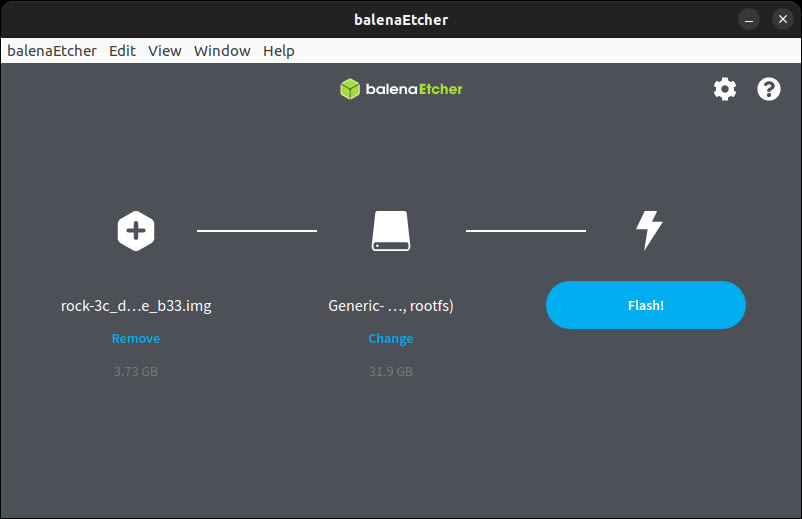

• Öffnen Sie balenaEtcher und wählen Sie das Betriebssystem-Image aus, das Sie in Schritt 1 heruntergeladen haben.
• Wählen Sie die zu flashene SD-Karte aus - achten Sie darauf, dass Sie die richtige Karte auswählen
• Klicken Sie auf die Schaltfläche Flash
• Warten Sie, bis der Imaging- und Validierungsprozess abgeschlossen ist
• Werfen Sie die SD-Karte aus Ihrem Computer aus und stecken Sie sie vorsichtig in den SD-Kartenanschluss des ROCK 3C, wobei die goldenen Pads nach oben zeigen müssen.

Tipp: Wenn Ihr System Sie zu irgendeinem Zeitpunkt auffordert, die Karte zu formatieren, klicken Sie einfach auf Abbrechen

Schritt 3: Verbindungen

Schließen Sie Ihre Peripheriegeräte an, und wenn Sie das Gerät über Ethernet mit Ihrem Netzwerk verbinden, benötigen Sie an dieser Stelle ein Ethernet-Kabel.

Der ROCK 3C verfügt über einen HDMI-Anschluss in voller Größe für 1080p-Videos sowie über eine 3,5-mm-Buchse für Audioausgang und Mikrofoneingang. Der HD-Codec unterstützt bis zu 24-bit/96KHz Audio.

• Schließen Sie eine Tastatur und eine Maus an die USB 2.0-Buchsen (schwarz) an.
• Verbinden Sie ein Hochgeschwindigkeits-HDMI-Kabel mit dem HDMI-Ausgang und Ihrem Monitor
• (Optional) Schließen Sie ein CAT5-Ethernet-Kabel an den Ethernet-Anschluss und Ihren Internet-Router/Switch an.

Die empfohlene Leistung der Stromquelle des ROCK 3C beträgt mindestens 5V/3A ohne M.2 SSD oder 5V/4A mit M.2 SSD.

• Schließen Sie Ihr Netzteil an die USB-C-Buchse an, aber schalten Sie es noch nicht ein

SCHRITT 4: ERSTER START

Überprüfen Sie, ob alles wie in den obigen Schritten vorbereitet ist, schalten Sie Ihren Monitor ein und legen Sie Strom an, damit die Karte hochfährt:

• Die grüne Power-LED leuchtet auf und nach ein paar Sekunden beginnt die blaue Aktivitäts-LED zu blinken.
• Der erste Bootvorgang dauert etwa 30 Sekunden, der Monitor kann leer sein, also haben Sie etwas Geduld!

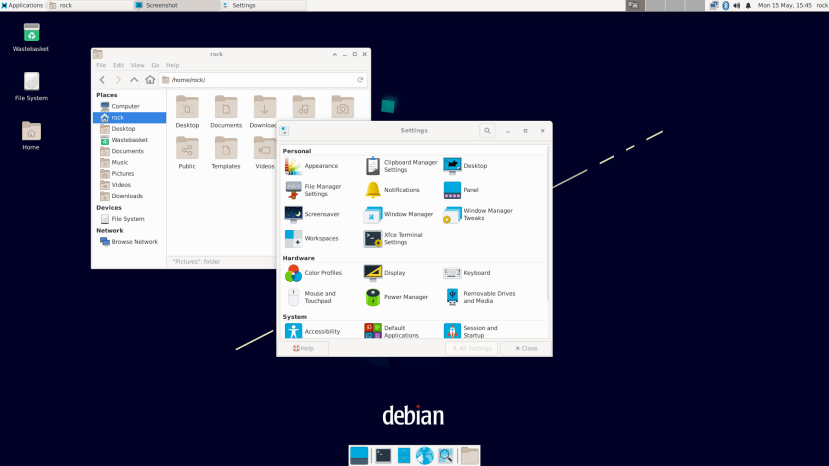

• Plötzlich erscheint der XFCE-Desktop und zeigt den Anmeldedialog an.
• Melden Sie sich mit dem Standard-Benutzernamen rock und dem Passwort rock (beides Kleinbuchstaben) an.

Tipp: Der Standard-XFCE-Desktop hat eine Grundkonfiguration - passen Sie die vielen Funktionen an, indem Sie Anwendungen -> Einstellungen aus dem Hauptmenü wählen oder mit der rechten Maustaste irgendwo auf den Desktop klicken

SCHRITT 5: WI-FI (OPTIONAL)

Der Wi-Fi-Zugang ist über das integrierte Wi-Fi-Funkmodul auf dem ROCK 3C möglich. Es verfügt über eine Chip-Antenne auf der Platine in der Nähe von Pin 1 des GPIO-Headers.

Um sich mit einem Wi-Fi Access Point (AP) zu verbinden, klicken Sie auf das Netzwerk-Manager-Symbol in der oberen rechten Ecke des Desktops, wodurch sich eine Liste der APs öffnet, mit denen Sie sich verbinden können:

• Wählen Sie einen AP aus und es öffnet sich ein Dialogfeld, in dem Sie das WiFi-Passwort eingeben müssen, falls es gesichert ist.
• Klicken Sie auf OK und nach ein paar Sekunden ist der ROCK mit dem Netzwerk verbunden.

SCHRITT 6: PASSWORT ÄNDERN

In der Standardinstallation sind zwei Benutzer eingerichtet:

• Benutzername: rock Passwort: rock
• Benutzername: radxa Kennwort: radxa

Um die Sicherheit zu erhöhen, ist es ratsam, die Standard-Passwörter in sicherere Versionen zu ändern. Auch der Benutzer radxa kann entfernt werden, wenn Sie ihn nicht benutzen:

• Öffnen Sie Anwendungen -> Terminal-Emulation oder drücken Sie Strg + Alt + T

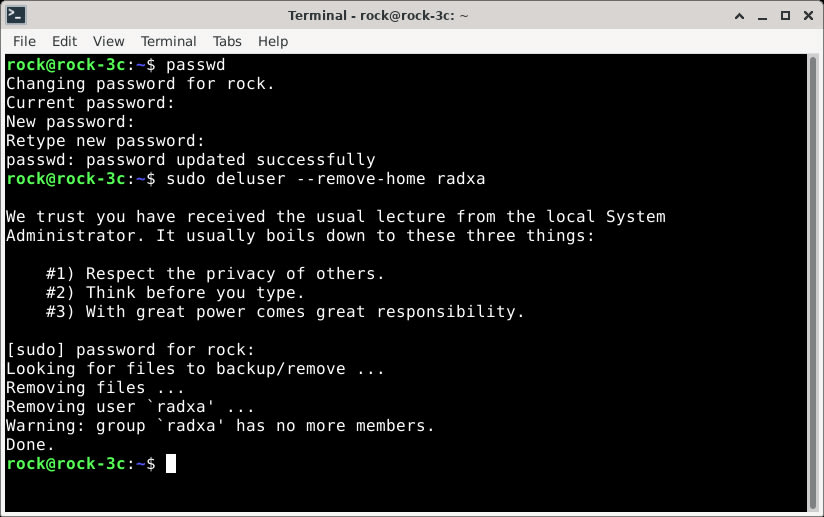

• Geben Sie an der Eingabeaufforderung den folgenden Befehl ein und folgen Sie den Anweisungen, um ein neues Passwort festzulegen

passwd

• Entfernen Sie radxa user

sudo deluser --remove-home radxa

SCHRITT 7: ANZEIGE ÄNDERN (OPTIONAL)

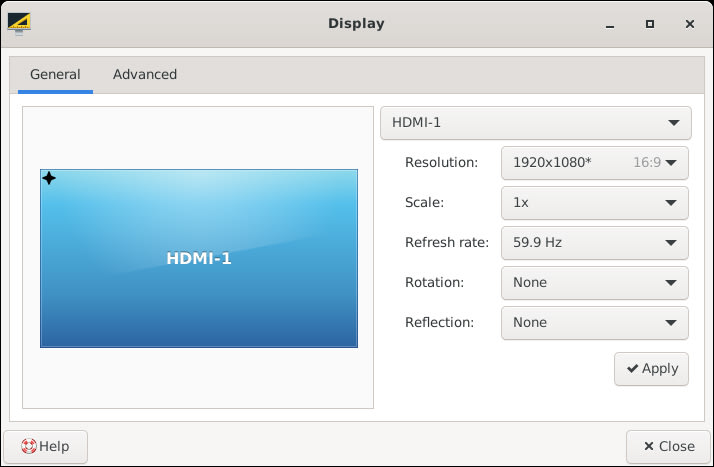

Die HDMI-Anzeigeeinstellungen Ihres Monitors sollten automatisch erkannt werden. Wenn Sie sie jedoch anpassen möchten, verwenden Sie den Anzeigemanager aus dem Menü Anwendungen:

• Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle des Desktophintergrunds und wählen Sie Anwendungen -> Einstellungen -> Anzeige
• Wählen Sie die Auflösung und die Bildwiederholfrequenz Ihres Monitors aus.
• Klicken Sie auf Übernehmen
• Warten Sie, bis die Anzeige zurückgesetzt wird

SCHRITT 8: SPRACHE ÄNDERN (OPTIONAL)

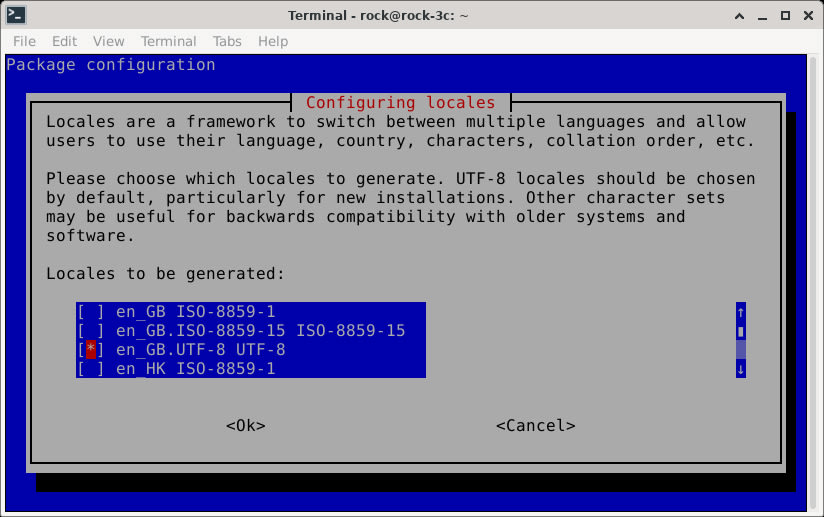

Die Standard-Spracheinstellung ist Englisch (US), die Sie mit den folgenden Befehlen im Terminal ändern können. Um die Änderung vorzunehmen, müssen Sie sich zunächst mit dem Benutzer root anmelden. Sie werden feststellen, dass sich die Eingabeaufforderung in das Rautenzeichen (#) ändert:

$ sudo -s

# dpkg-reconfigure locales

• Folgen Sie den Aufforderungen, um die gewünschte Sprache einzustellen. Blättern Sie mit den Pfeiltasten und drücken Sie die Leertaste, um Ihre Auswahl zu treffen.
• Beenden Sie den Root-Benutzer, nachdem die Eingabeaufforderung zurückgekehrt ist

# exit

Tipp: Verwenden Sie Root nur, wenn es notwendig ist, da es leicht möglich ist, Befehle auszuführen, die Ihr System beschädigen könnten.

SCHRITT 9: TASTATUR ÄNDERN (OPTIONAL)

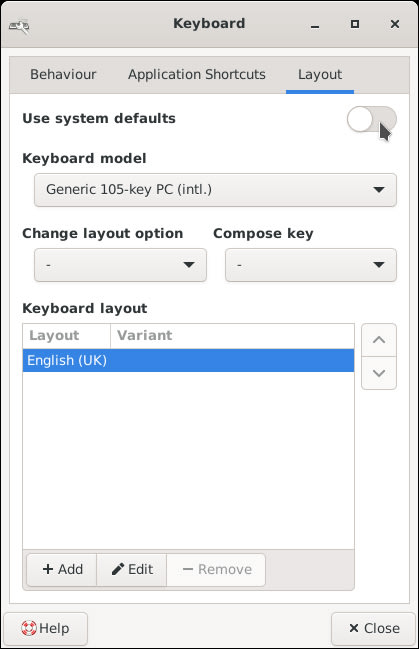

Die Standardtastatur ist auf Englisch (US) eingestellt, kann aber mit dem Tastaturmanager geändert werden:

• Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle des Desktophintergrunds und wählen Sie Anwendungen -> Einstellungen -> Tastatur
• Klicken Sie auf die Registerkarte Layout
• Klicken Sie auf die Schaltfläche Hinzufügen, um Ihr Tastaturlayout hinzuzufügen.
• Klicken Sie dann auf Entfernen, um die englische (US) Tastatur zu entfernen.
• Um eine Änderung der Einstellungen auszulösen, schalten Sie den Schalter Systemvorgaben verwenden ein, akzeptieren Sie das Pop-up und schalten Sie die Voreinstellungen wieder aus
• Klicken Sie auf Schließen

Die Tastatureinstellung wird nach dem Neustart geändert.

SCHRITT 10: ZEITZONE ÄNDERN (OPTIONAL)

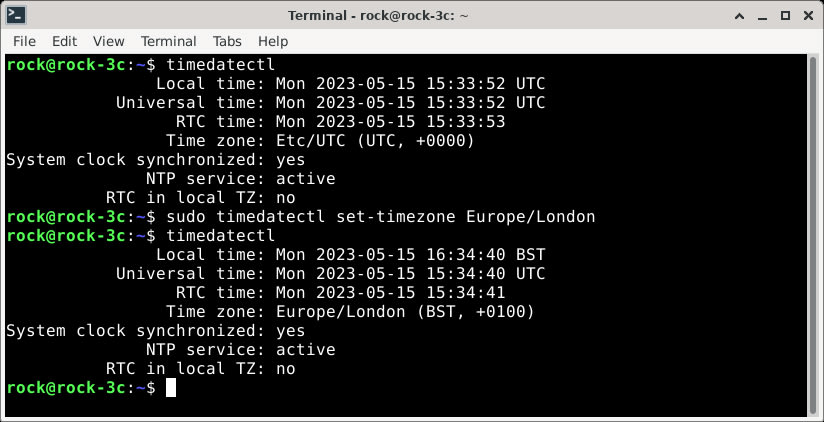

Die Standardzeitzone ist Coordinated Universal Time (UTC). Die lokale Zeit kann mit dem Befehl timedatectl in Terminal eingestellt werden:

• Zeigen Sie eine Liste der verfügbaren Zeitzonen an (drücken Sie die Taste F, um vorwärts zu blättern):

$ timedatectl list-timezones

• Stellen Sie Ihre lokale Zeitzone als Superuser aus der Liste mit diesem Befehl ein. Das Beispiel ist für London, UK:

$ sudo timedatectl set-timezone Europe/London

• Checken Sie die Einstellung mit dem Befehl

$ timedatectl

Wenn das ROCK 3C mit dem Internet verbunden ist, synchronisiert sich die Systemuhr nach ein paar Minuten, so dass die Systemzeit und das Datum sehr genau sind.

Tipp: Bei Linux-Befehlen wird zwischen Groß- und Kleinschreibung unterschieden. Achten Sie daher genau auf die Groß- und Kleinschreibung und drücken Sie die Tabulatortaste, sobald Sie einige Zeichen eingegeben haben, um die automatische Vervollständigung zu nutzen.

SCHRITT 11: SYSTEMAKTUALISIERUNG

Debian wird ständig aktualisiert, daher wird empfohlen, nach der Installation und danach in regelmäßigen Abständen eine Aktualisierung durchzuführen. Dadurch erhalten Sie Zugang zu den neuesten Softwareversionen und halten das System auf dem neuesten Stand und sicher:

• Öffnen Sie Anwendungen -> Terminal-Emulation
• Führen Sie die folgenden Befehle an der Eingabeaufforderung aus

$ sudo apt update

$ sudo apt upgrade

SCHRITT 12: NEUSTART

Nun, da alles konfiguriert ist, ist es an der Zeit, das System neu zu starten, um die Änderungen zu aktivieren:

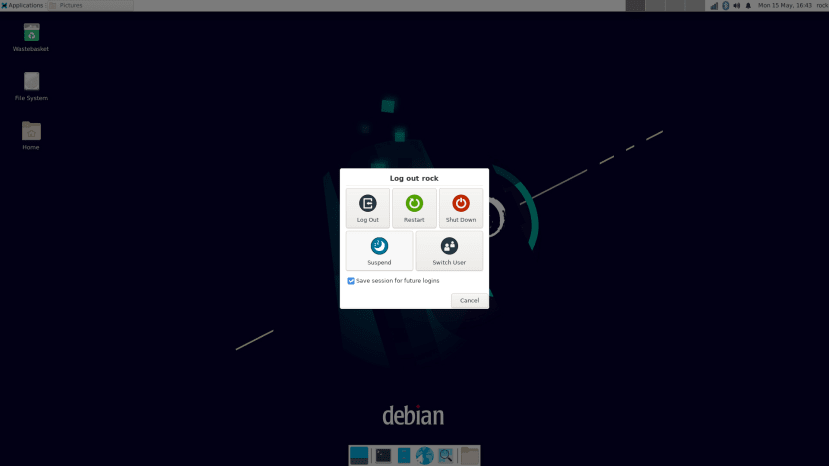

• Klicken Sie auf Anwendungen -> Abmelden -> Neustart

Lassen Sie das System neu starten, melden Sie sich wieder an und Sie können loslegen!

SCHRITT 13: HINZUFÜGEN VON ANWENDUNGEN

Im Debian-Paketarchiv (Debian Repo) sind über 50.000 freie Open-Source-Anwendungen verfügbar, von denen die meisten mit dem ROCK 3C funktionieren. Auf der Debian-Website können Sie das Debian-Paketarchiv auf verschiedene Arten durchsuchen oder durchstöbern.

Sobald Sie den Namen des Pakets kennen, können Sie es zusammen mit allen Abhängigkeiten mit apt im Terminal als Superuser installieren.

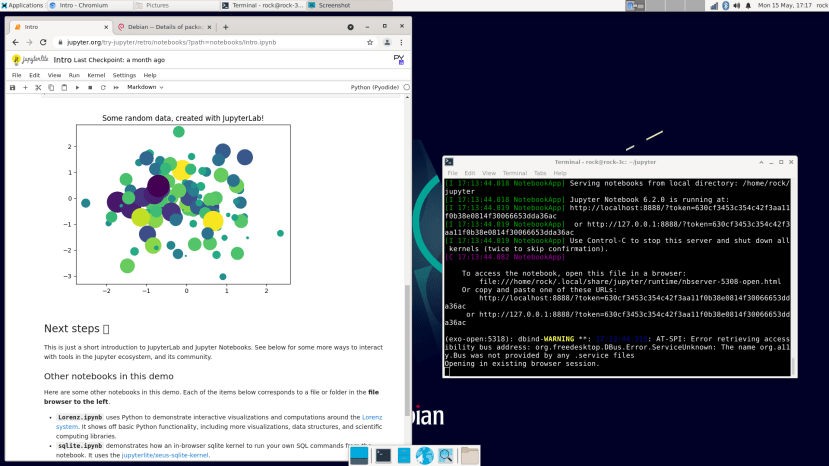

Hier installieren wir die Jupyter-Notebooks, ein Open-Source-Projekt zum Erstellen und Teilen von interaktiven Python-Dokumenten und -Code:

$ sudo apt install jupyter-notebook

Viele Anwendungen fügen Einträge in das Hauptmenüsystem ein, damit Sie leicht darauf zugreifen können.

SCHRITT 14: EINSCHALTKNOPF

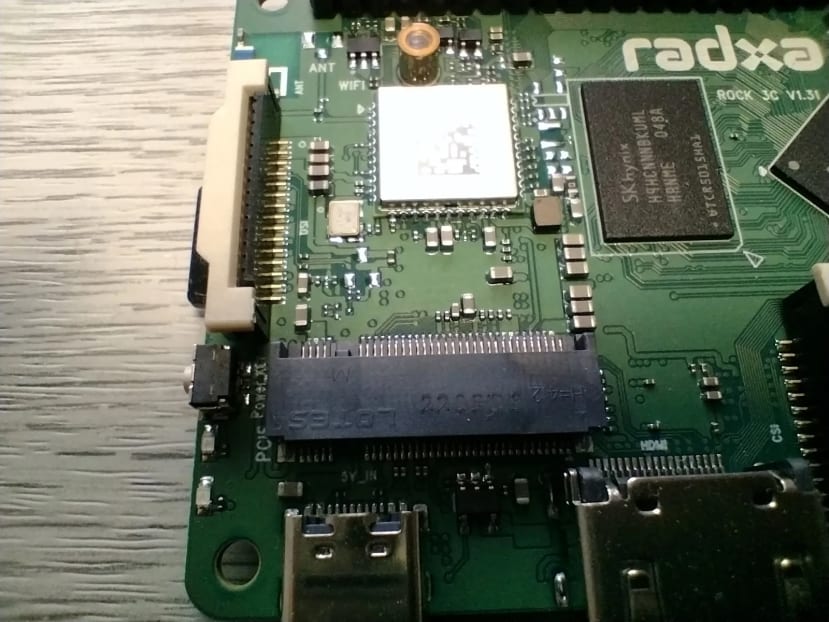

Eine wirklich nützliche Funktion des ROCK 3C ist die Power-Taste, die sich in der Nähe des M.2-Anschlusses befindet. Mit ihm kann das System sicher heruntergefahren werden, um das Risiko einer Beschädigung des SD- / eMMC-Speichers zu verringern. Er kann das System auch wieder hochfahren, wenn Sie das Netzteil angeschlossen lassen.

• Ein kurzer Druck auf die Taste öffnet den Logout-Dialog, in dem Sie Shutdown auswählen können, oder Sie halten die Taste einige Sekunden lang gedrückt, um das Herunterfahren in den Energiesparmodus zu erzwingen. Die grüne LED leuchtet weiter, aber die blaue LED erlischt nach ein paar Sekunden.
• Durch erneutes kurzes Drücken der Taste wird das System wieder aufgeweckt - die grüne LED leuchtet weiter und die blaue LED beginnt nach ein paar Sekunden zu blinken.
• Wenn nur noch die grüne LED leuchtet, ist es sicher, die Stromversorgung komplett auszuschalten/zu entfernen.

SCHRITT 15: EMMC (OPTIONAL)

Einer der großen Vorteile der ROCK-Serie ist die Möglichkeit, eMMC-Speichermodule hinzuzufügen. Diese sind in den Versionen 16GB, 32GB, 64GB und 128GB erhältlich. eMMC-Speicher ist viel schneller und haltbarer für den Einsatz in Single Board Computern, da er für diesen Zweck entwickelt wurde.

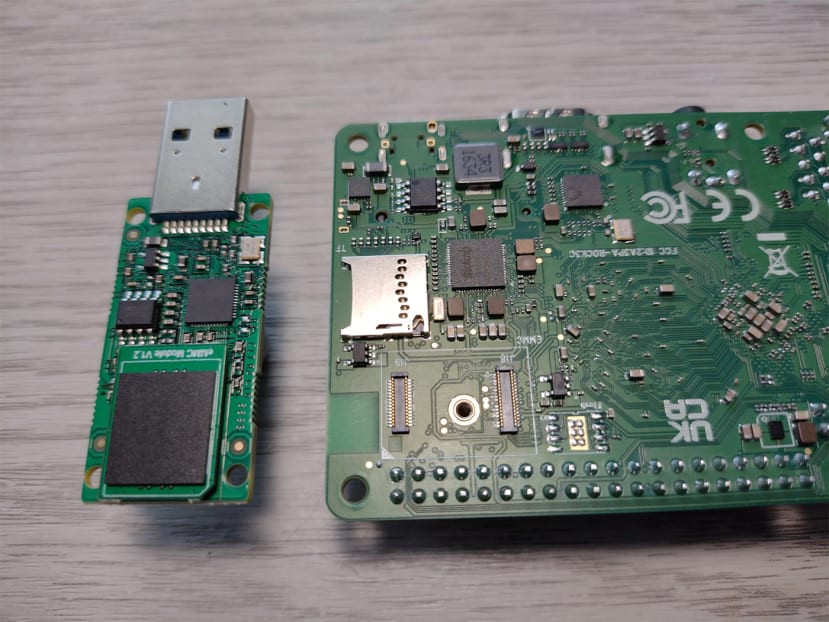

Die Abbildung unten zeigt ein 16-GB-Modul, das an ein USB-Lese-/Schreibgerät angeschlossen ist. Das Bild zeigt auch die eMMC-Anschlüsse J18 und J19 für das Modul auf dem ROCK 3C unterhalb des SD-Kartenanschlusses.

Um das Betriebssystem-Image auf das eMMC-Modul zu flashen, schließen Sie es an den USB-Brenner an (beachten Sie die Ausrichtung) und verbinden Sie es mit Ihrem PC. Das Modul wird wie eine SD-Karte angezeigt, folgen Sie also den Anweisungen in Schritt 2.

Wenn das Flashen abgeschlossen ist, werfen Sie das Gerät aus dem PC, lösen Sie das Modul und stecken Sie es an den ROCK 3C. Der Steckverbinder des Moduls sollte so einrasten, dass die Ausrichtung auf der Platine deutlich zu erkennen ist.

Jetzt können Sie das Board ohne SD-Karte booten und einen Leistungsschub genießen!

ZUSAMMENFASSUNG

Wenn Sie alle Schritte in dieser Anleitung befolgt haben, werden Sie einen gut konfigurierten Debian-Desktop auf Ihrem ROCK 3C haben, der für den allgemeinen Gebrauch eingerichtet ist und entweder von einer SD-Karte oder einem eMMC-Medium booten kann.

Es gibt jetzt Tausende von Open-Source-Softwareanwendungen, die Sie Ihrem System hinzufügen können, von Programmierumgebungen, Audio- und Videobearbeitungswerkzeugen, Büroanwendungen, wissenschaftlicher Software und Spielen, also fangen Sie an zu entdecken!
