Druckluft ist in der Industrie und Fertigung ein unverzichtbarer Energieträger. Neben Druckluftwerkzeugen sind auch viele Prozessautomatisierungssysteme auf Druckluft angewiesen. Die Erzeugung und Verteilung von Druckluft ist jedoch kostspielig, und ohne regelmäßige Überwachung kann sie zu einer der ineffizientesten Energiequellen in der Industrie werden.
Laut dem Compressed Air & Gas Institute kann die durchschnittliche Leckrate in Fertigungsanlagen bis zu 30 % betragen. Schlecht gewartete Systeme verursachen jährlich Milliarden an unnötigen Energiekosten. Durch routinemäßige Inspektionen mit Ultraschall-Leckdetektoren können Probleme jedoch frühzeitig erkannt werden. Die sofortige Behebung von Lecks minimiert Energieverluste und senkt die Kosten erheblich.
Eine Fallstudie aus einer Schrankfertigungsanlage in Kanada ergab 358 Leckagen, die zu einem Verlust von 750,8 Kubikfuß pro Minute (cfm) Luft führten. Dies entspricht jährlichen Energiekosten in Höhe von 40.520 US-Dollar. Hier bieten Werkzeuge wie akustische Bildgebungs-Leckdetektoren einen echten Mehrwert und helfen bei der einfachen Identifizierung von Leckagen in Anlagen, wodurch letztlich Tausende von Pfund eingespart und Prozessverbesserungen erzielt werden können.
FLIR ist eine weltweit führende Marke im Bereich der Wärme- und Akustikbildgebung. Hier konzentrieren wir uns auf den Akustik-Imager Si1, der speziell für Druckluftsysteme entwickelt wurde.

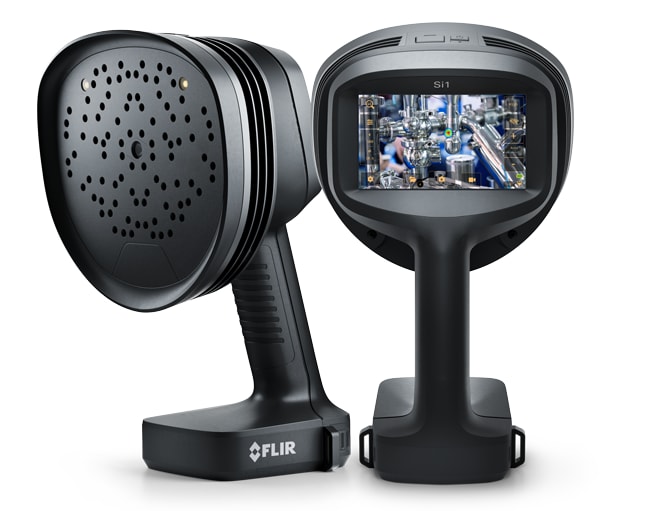

Die akustische Bildgebungskamera FLIR Si1-LD
(045-6325)
bietet einen modernen, datengestützten Ansatz zur Lecksuche und hilft Anlagen, Abfall zu reduzieren, die Betriebszeit zu verbessern und die betriebliche Effizienz zu steigern.
Die Si1-LD ist mit 96 rauscharmen MEMS-Mikrofonen ausgestattet, die Ultraschallfrequenzen zwischen 2 kHz und 100 kHz erkennen können. Dank dieses breiten Erfassungsbereichs kann das Gerät selbst in lauten Umgebungen Lecks identifizieren, die für das menschliche Ohr nicht hörbar sind. Mit einer Erfassungsreichweite von bis zu 130 Metern ermöglicht die Si1-LD Wartungsteams die Inspektion großer oder schwer zugänglicher Bereiche, ohne den Betrieb zu stören.
Was die Si1-LD auszeichnet, ist die Fähigkeit, Lecks in Echtzeit zu visualisieren. Das Gerät überlagert akustische Daten mit einem 12-Megapixel-Bild, sodass Sie den Schall als verwertbare Informationen sehen können. Es quantifiziert das Leckvolumen und liefert eine Schätzung der jährlichen Energiekosten, sodass Teams nun Reparaturen anhand der finanziellen Auswirkungen priorisieren können. Beispielsweise kann ein Viertelzoll großes Leck in einem 100-psi-System jährlich Kosten von über 12.000 £ (17.000 $) verursachen.
Wir schauen uns die Si1-LD näher an:
Hier sind die häufigsten Ursachen für Druckluftleckagen.
Druckluftleckagen sind oft das Ergebnis einer Kombination aus alternder Infrastruktur, mangelhafter Installation und Umgebungsverschleiß. Zu den häufigsten Ursachen gehören:
- Lose Anschlüsse oder Verbindungen:
- Unsachgemäße Installation:
- Beschädigte oder verschlissene Komponenten:
- Korrosion:
- Offene oder defekte Ableitungsventile:
- Übermäßiger Systemdruck:
Der FLIR Si1-LD ist nicht nur ein Lecksuchgerät, sondern ein strategisches Werkzeug für industrielle Effizienz.
Der Si1-LD verfügt über eine intuitive Touchscreen-Oberfläche und KI-gestützte Erkennung, sodass er sowohl für erfahrene Techniker als auch für neue Benutzer leicht zu bedienen ist. Die integrierte Geräuschunterdrückung und Bandpassfilterung gewährleisten präzise Ergebnisse, selbst in akustisch komplexen Umgebungen.
Die erfassten Daten können über WLAN oder USB exportiert und in die Plattformen Acoustic Viewer (Cloud) oder Thermal Studio (Desktop) von FLIR integriert werden. Mit detaillierten Berichten unterstützen diese Tools die Trendanalyse, was ideal für Anlagen ist, die vorausschauende Wartungsstrategien implementieren möchten.
Für Hersteller, die Druckluftverluste reduzieren möchten, bietet das FLIR Si1-LD mehr als nur eine einfache Erkennung: Es liefert einen strategischen Ansatz für die vorausschauende Wartung und Zustandsüberwachung. Durch die Kombination von Sensortechnologie mit Echtzeitanalysen in einem benutzerfreundlichen Design ermöglicht das FLIR Si1-LD Teams, eine der am häufigsten übersehenen Energieverschwendungsquellen in der Industrie unter Kontrolle zu bringen.
