直接建模的第 1步（第 3 部分） - 探索移动工具
关注教程
戴夫来自 DesignSpark
How do you feel about this tutorial? Help us to provide better content for you.
戴夫来自 DesignSpark
Thank you! Your feedback has been received.
戴夫来自 DesignSpark
There was a problem submitting your feedback, please try again later.
戴夫来自 DesignSpark
What do you think of this tutorial?
本教程需要:
DesignSpark Mechanical V6.0本教程分为几个部分，将指导您使用 DesignSpark Mechanical 中的主要建模命令。
前两部分将帮助您构建两个模型（使用草图、选择和拉动工具），第三部分将告诉您如何将模型组装在一起（使用一系列的移动功能）。接下来的部分将介绍其他功能，包括填充（移除特征）和组合（使用另一个模型切入一个模型或将两个模型合并在一起）。然后您将能够设计您自己的部件，并使用这些工具和功能将它们组装在一起。
在第 1 和第 2 部分中创建的模型会在后面的教程中用到。 如果您还没有完成第 1 部分和第 2 部分，但需要学习后面的部分，这些部分将附在教程中。
第 3 部分 - 组装立方体
1. 打开 DesignSpark Mechanical 并关闭欢迎屏幕
2. 确保打开PIN CUBE 和 HOLED CUBE 设计
3. 在带柱的立方体上点击三下，使用功能区栏左上角的复制命令，创建一个包含两个部件的新文件（记住，三击只会选择一个实体项目，要选择设备及其元件细节，您应该从结构树中选择或使用选择元件工具）
4. 在有孔的立方体设计中点击左键，使用粘贴命令将带销的立方体放入设计中（在这个阶段，导入的模型通常会与现有的模型在某种程度上重合，但这影响不大）
5. 将文件保存为 CUBE ASSEMBLY

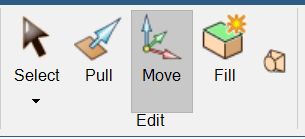

6. 从功能区栏中选择移动功能

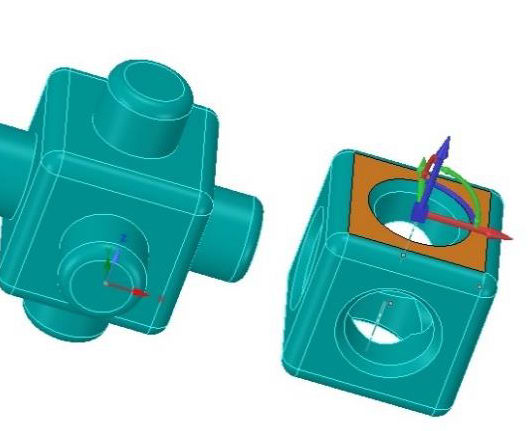

7. 一个移动锚会出现在模型中，并带有 3 个彩色的轴向箭头。左键点击并拖动其中一个箭头，将导入的立方体从另一个立方体上移开，这样它们之间就有了清晰的间隔。
8. 想根据需要把立方体组装在一起，您需要多次使用移动 -> 移到功能，以把立方体放在标称的 x、y 和 z 轴上。
当立方体仍处于移动模式时，拖动移动锚的中心位置，并将其置于一个立方体面上，以与另一个立方体对齐。
左键点击移动锚的一个箭头，以进行第一次对齐。

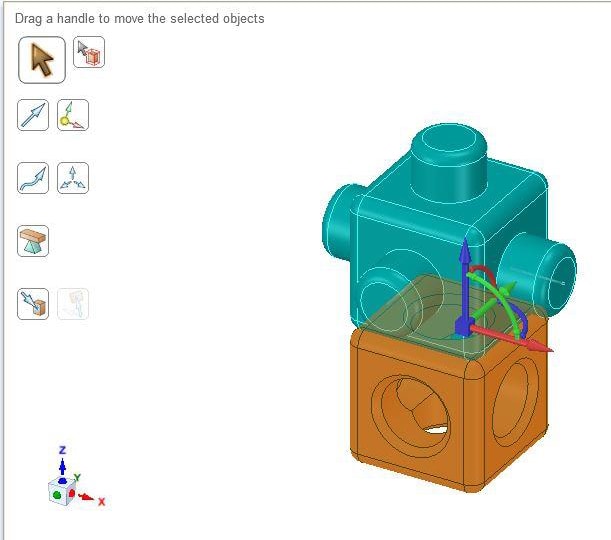

这时会出现一个命令图标菜单。左键点击第 3 个图标（一个指向矩形草图框架的绿色箭头），然后左键点击另一个立方体的面（可以选择位于这个面上的点或边），以进行对齐。现在这两个面应该在一条线上。
9. 重复上述步骤，直到对齐立方体的所有 3 个轴。现在它们就组装好了。

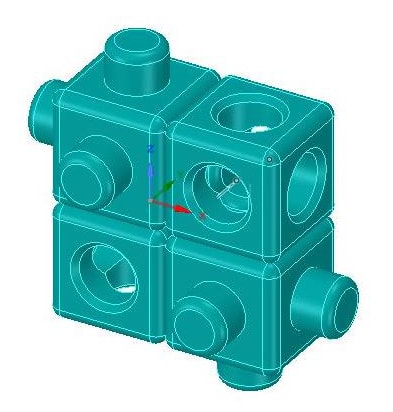

10. 要进一步组装，通过三次点击、复制和粘贴来复制每个立方体，然后以上述方式将它们组装在一起。
