Die DesignSpark Abo-Stufen Engineer (und Creator) verfügt über zahlreiche erweiterte Funktionen, die sowohl die Funktionalität als auch die Designeffizienz verbessern, wie es von professionellen und fortgeschrittenen Benutzern gefordert wird. Diese erweiterten Funktionen sind zwar in den Tools für den PCB-Layoutprozess weit verbreitet, werden jedoch im gesamten Prozess, vom Designmanagement bis zur Fertigung, eingesetzt. In diesem Video stellen wir einige der wichtigsten Design-Management-Tools vor, die im Folgenden erläutert werden.
Bitte beachten Sie, dass in diesem Dokument, wenn die Funktion auch in Creator verfügbar ist, dies durch [Cre und Eng] gekennzeichnet ist.
Project Tools:

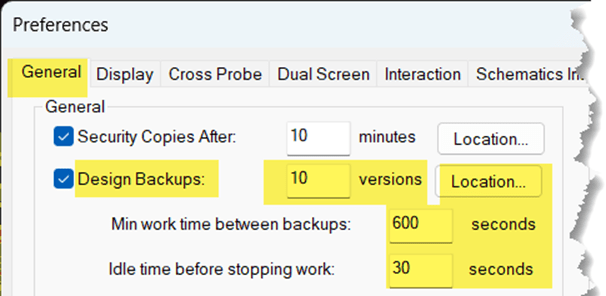

Backups. [Cre und Eng]
Fortgeschrittene Benutzer benötigen ein sicheres Backup, um unerwartete Eventualitäten bewältigen zu können. Engineer bietet genau das, indem es zeitgestempelte Entwürfe speichert. Dies ist für Pannen gedacht und ermöglicht das „Zurückspulen“ zu einer früheren Version des Entwurfs, falls Sie mit einem früheren Schritt fortfahren möchten.
Die Mindestarbeitszeit zwischen Sicherungen und die Leerlaufzeit vor dem Beenden der Arbeit liefern einige Informationen zur Häufigkeit des Speicherns einer Sicherung.
Zusätzliche Speicheroptionen:

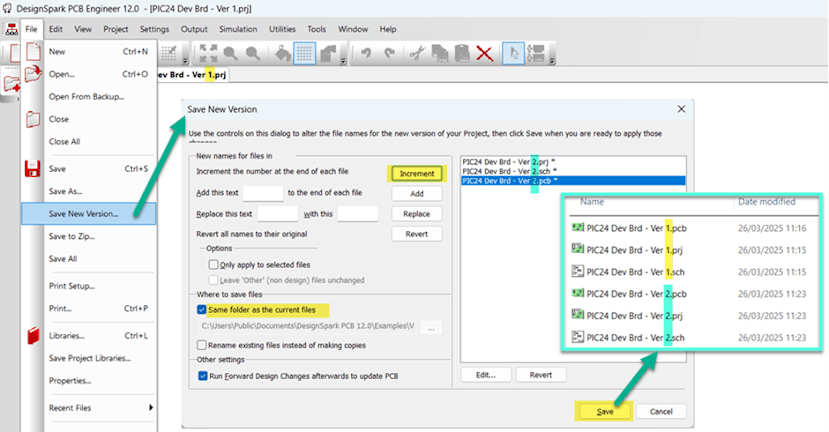

Neue Version speichern. [Cre und Eng]
Über die Registerkarte „Projekt“ verfügbar, bietet diese Option Optionen zum Konfigurieren der Projekt- und Dateinamen sowie des Ziels. Veranschaulicht das Inkrementieren der Versionsnummer und das Speichern im selben Projektordner.
Nach diesem Schritt erhält das Ver 2-Projekt den Designfokus für die weitere Designarbeit.
Speichern unter. [Cre und Eng]
Diese Funktion ist in den Schaltplan- und PCB-Editoren verfügbar und ermöglicht das Speichern einer Kopie jeder aktuellen Datei, ohne den Fokus von der aktuellen Datei zu ändern. Dies ist nützlich für die Versionskontrolle oder die Erkundung und alternative Entwicklungspfade.

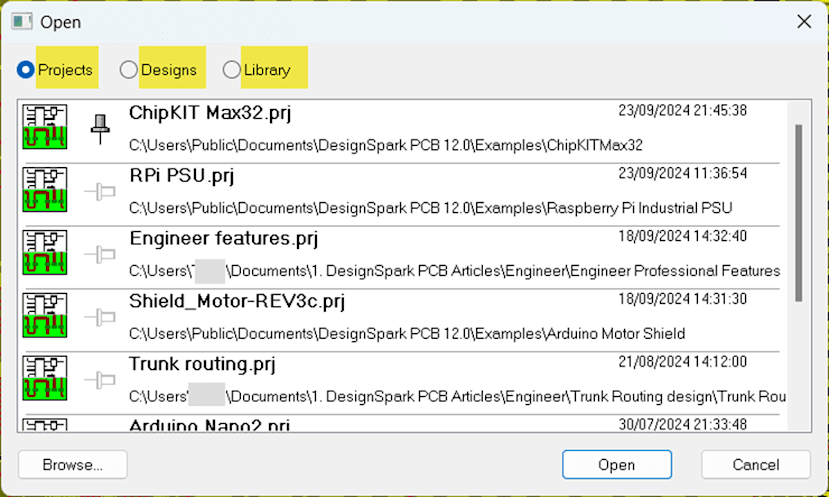

Verbesserter Dialog „Dateien öffnen“. [Cre und Eng]
Der Dialog „Datei öffnen“ bietet Zugriff auf die zuletzt verwendeten Projekte, Designs und Bibliothekselemente.
Über die Schaltfläche „Durchsuchen“ können Sie mit dem Standarddialog „Öffnen“ suchen.
Dieser Dialog bietet die Möglichkeit, Elemente für einen schnelleren Zugriff oben in der Liste zu „pinnen“.

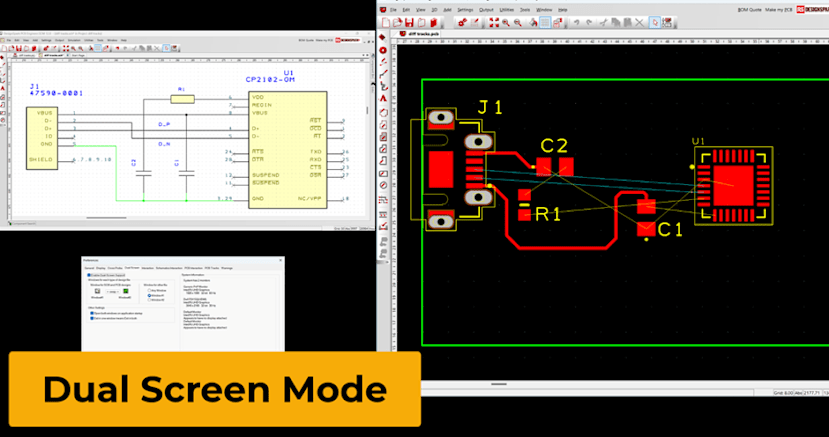

Dual-Screen-Unterstützung. [Cre und Eng]
Konfigurieren Sie DSPCB einfach für die Arbeit mit mehreren Bildschirmen, um optimal arbeiten zu können. Sehr nützlich, wenn Sie von einem Laptop mit einem zweiten Bildschirm arbeiten, indem Sie den größeren Bildschirm für das PCB-Layout verwenden.
Bibliothek:
Komponenten bilden den Kern eines Entwurfs und Engineer bietet die folgenden Funktionen.

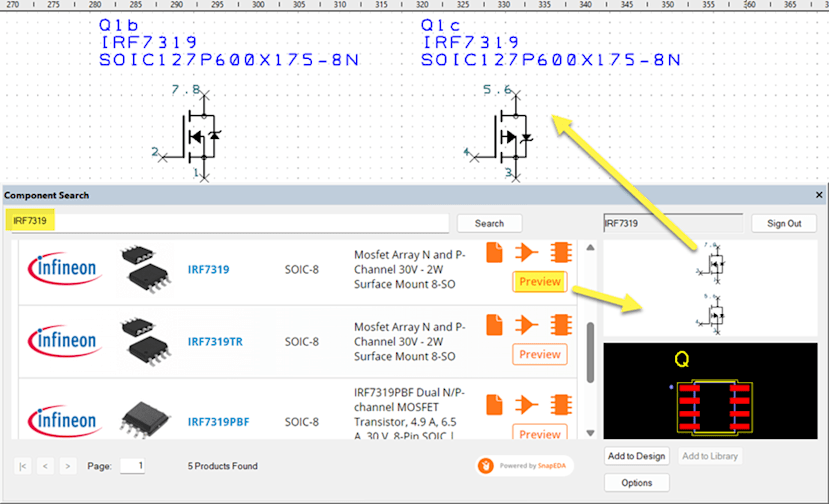

SnapMagic/SnapEDA [Cre und Eng]
Integrierte Symbolleiste für schnellen Zugriff auf viele Komponenten und einfaches Herunterladen in Ihre Bibliothek oder „Drag & Drop“ auf Ihren Entwurf, wodurch die Komponente auch in der Bibliothek gespeichert wird.
Suchen Sie einfach, wählen Sie aus den Ergebnissen aus und ziehen Sie sie per Drag & Drop auf Ihren Entwurf.

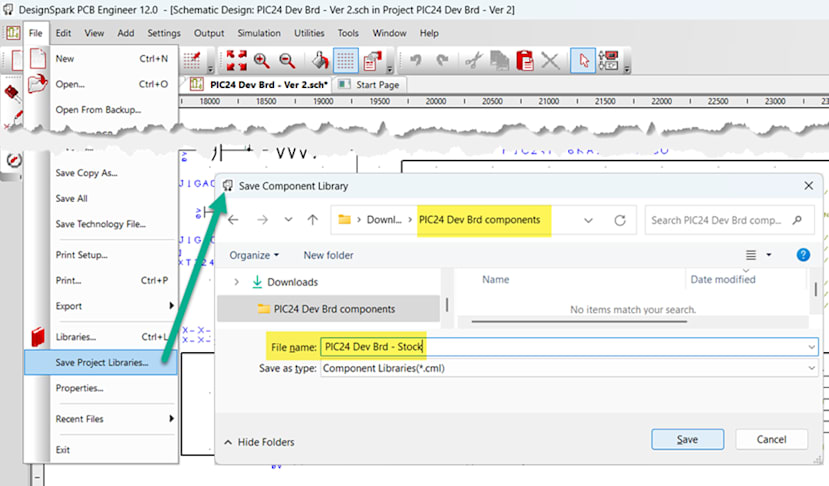

Projekt in Bibliothek speichern [Eng]
Die Option „Projekt in Bibliothek speichern“ ist über die Registerkarten „Projekt“ und „Design“ verfügbar und ermöglicht die einfache Erstellung einer designspezifischen Bibliothek. Dies ist nützlich für zukünftige Designs, bei denen Sie dieselbe Komponente auswählen können, die Sie möglicherweise auch auf Lager haben.
Optional kann der Mapping-Prozess dem Ordner als aktive Bibliothek hinzugefügt werden.
Export und Import von Bibliotheksdateien. [Cre und Eng]
Dies ist eine sehr nützliche Methode, um eine Referenzkopie einer Bibliothek als .ELT-Datei zu erstellen; als Sicherungskopie, zur gemeinsamen Nutzung mit anderen Teammitgliedern oder als Bibliothek Ihrer gelagerten oder zugewiesenen Fertigungskomponenten.

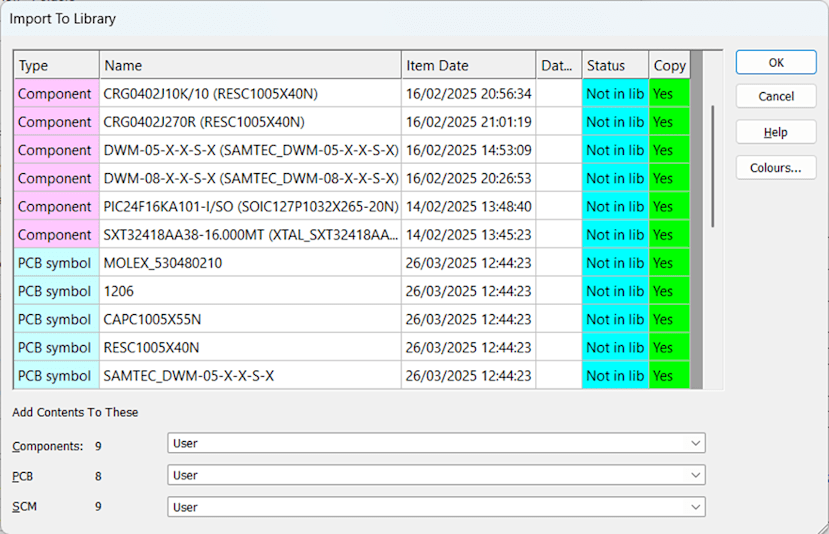

Importieren wird über „Datei hinzufügen“ erreicht. In einem Bericht können Sie die Bibliotheksziele auswählen und sehen, welche Komponenten und Symbole hinzugefügt werden können. Außerdem wird der Status angezeigt, d. h. ob sich in der Zielbibliothek bereits eine Kopie befindet. Anschließend können Sie entscheiden, welche Komponenten und Symbole hinzugefügt werden sollen.

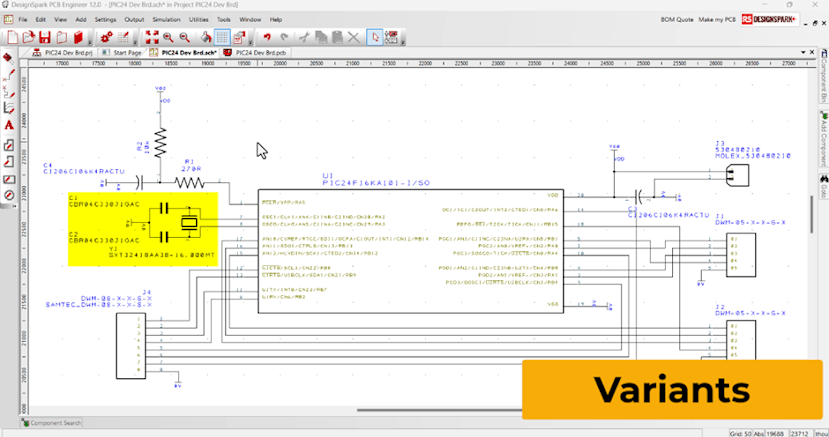

Varianten. Erstellen Sie ein einzelnes Design, das mit allen Komponentenoptionen bestückt ist, und definieren Sie dann eine Variante mit einer spezifischen PCB-Komponentenbestückung, z. B. einen Mikrocontroller mit einem optionalen externen Quarz. Die Leiterplatte ist eine gemeinsame Einheit, aber die Stückliste und die Pick-and-Place-Datei sind variantenspezifisch.

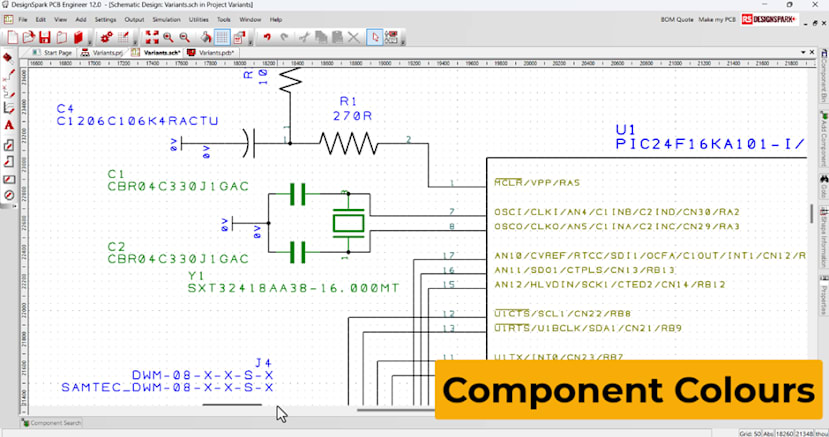

Bauteilfarben [Eng]
Für ausgewählte Bauteile können im Schaltplan oder im PCB-Design eigene spezifische Farben definiert werden. Dies kann für jeden beliebigen Zweck erfolgen, z. B. um die Sichtbarkeit von Gruppen oder Funktionen zu verbessern.

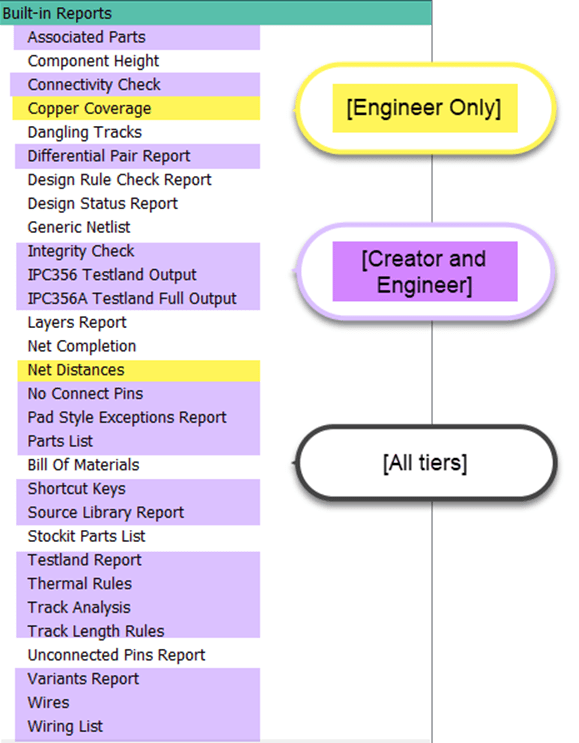

Zusätzliche Berichte
Berichte sind ein wesentlicher Bestandteil des Entwurfsprüfungs- und Dokumentationsprozesses. Für Ihre professionellen und fortgeschrittenen Anforderungen stehen Ihnen die folgenden zusätzlichen Berichte zur Verfügung:
